Ký hiệu vòng bi NSK thể hiện những đặc điểm riêng của sản phẩm và sẽ phù hợp với những dòng máy tương ứng. Bài viết dưới đây chúng tôi sẽ chia sẻ chi tiết đến các bạn ý nghĩa của ký hiệu vòng bi NSK và cách chọn vòng bi sao cho đúng. Tìm hiểu rõ tại bài viết dưới đây nhé!
Mục lục
Ý nghĩa của ký hiệu vòng bi NSK

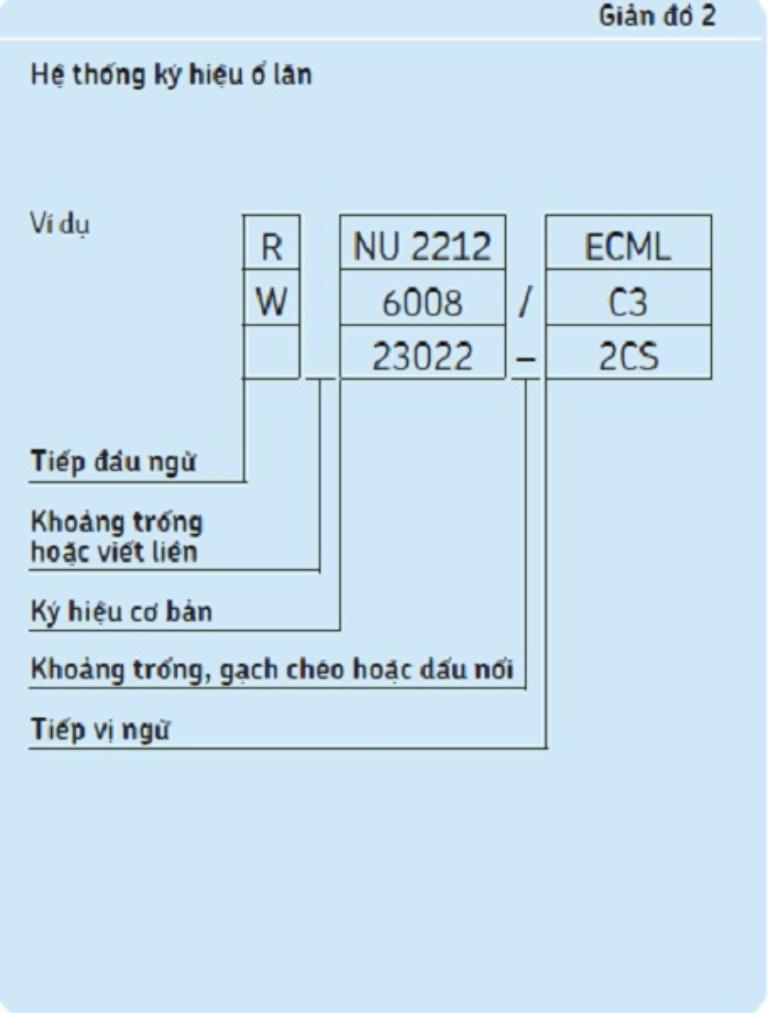

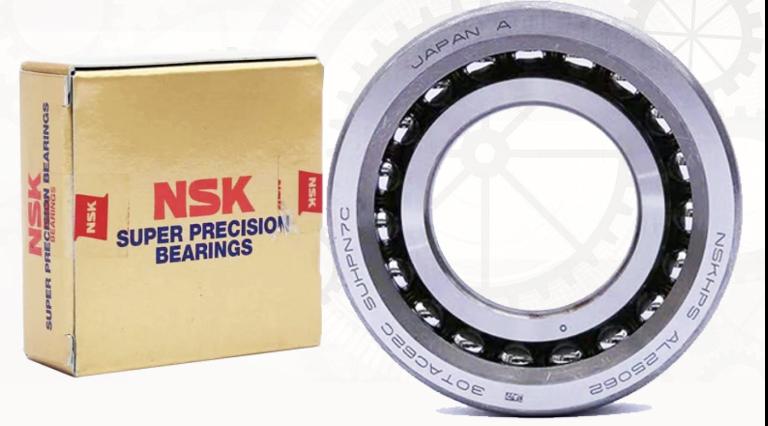

Ký hiệu vòng bi gồm các dãy số chữ cái thể hiện thông tin về sản phẩm như kích thước, độ chính xác, độ hở bên trong và nhiều thông số kỹ thuật khác,….Những ký hiệu này được ký hiệu chính xác và đạt tiêu chuẩn Quốc tế trên dây chuyền hiện đại.
Việc tra cứu ký hiệu vòng bi NSK giúp bạn tìm được sản phẩm nhanh hơn, từ đó có thể lựa chọn mã vòng bi phù hợp với hệ thống máy móc lắp đặt thiết bị.
Thông số kỹ thuật của các vòng bi có thể được ký hiệu bằng số hoặc chữ. Dưới đây là những ý nghĩa trên ký hiệu của vòng bi mà bạn cần biết:
Ký hiệu về kích thước
Được viết 2 số vòng bi gồm các số 0-99 (20mm<D<5000) mang ý nghĩa đường kính. Với những sản phẩm có kích thước lớn có đường kính có thể lên tới 5000mm, với vòng bi nhỏ có đường kính khoảng 20mm.
Với các loại sản phẩm có kích thước khoảng 20 – 5000mm thì 2 số sau cùng của ký hiệu vòng bi NSK bằng ⅕ đường kính trong. Có nghĩa nếu bạn nhân 2 số với 5 thì sẽ ra số đường kính trong của sản phẩm.
Sản phẩm ổ lăn có đường kính khoảng 10-20mm sẽ được ký hiệu:
| Đường kính trong | 10 | 12 | 15 | 17 |
| Ký hiệu | 00 | 01 | 02 | 03 |
>>Tham khảo thêm: Vòng bi NSK của nước nào?
Ký hiệu về mức chịu tải của ổ lăn
Số thứ 3 trên ký hiệu vòng bi NSK tính từ phải sang trái có ý nghĩa:
- Số 1 hay số 7: Có ý nghĩa là khả năng chịu tải ở mức độ đặc biệt nhẹ.
- Số 2: Mức độ chịu tải nhẹ.
- Số 3: Có mức chịu tải trung bình.
- Số 4: Khả năng chịu tải nặng hơn.
- Số 5: Mức chịu tải của ổ lăn đặc biệt nặng.
- Số 6: Mức chịu tải trung bình tương tự như số 3 nhưng có mức dày hơn.
- Số 8 hoặc số 9: Chịu tải trọng siêu nhẹ.
Ví dụ trên sản phẩm có thông số là 6307-2z/c3 sẽ được hiểu là vòng bi NSK có khả năng chịu được tải trọng trung bình.
Ký hiệu về phân loại ổ lăn
Ký hiệu về phân loại ổ lăn sẽ được thể hiện ở số thứ 4 từ phải sang trái và mang ý nghĩa như nhau:
- Số 0: Vòng bi đỡ 1 dãy.
- Số 1 hoặc số 3: Vòng bi đỡ lòng cầu 2 dãy.
- Số 2: Vòng bi trụ ngắn đỡ.
- Số 4: Ổ kim hoặc vòng bi đũa trụ dài.
- Số 5: Vòng bi trụ xoắn đỡ.
- Số 6: Vòng bi đỡ chặn.
- Số 7: Vòng bi côn.
- Số 8: Vòng bi chặn, ổ bi chặn đỡ.
- Số 9: Bạc đạn chặn, ổ đũa chặn đỡ.
>> Tham khảo thêm: Những mẫu vòng bi NSK phổ biến nhất
Ký hiệu về kết cấu
Ký hiệu về kết cấu mang ý nghĩa chi tiết sau:
| Ký hiệu | Ý nghĩa |
| Số 3 | Bị đũa trụ ngắn 1 dãy và loại vòng chặn không có gờ chắn |
| Số 4 | Bị đũa trụ ngắn 1 dãy, vòng chặn có gờ chắn |
| Số 5 | Có rãnh lắp vòng hãm định vị ở vị trí vòng chắn ngoài |
| Số 6 | Có 1 long đều chặn dầu và được làm bằng thép lá |
| Số 8 | Có 2 long đều chặn dầu bằng thép lá |
| Số 9 | Bị đũa hình trụ ngắn 1 dãy, vòng trong có vành chặn các con lăn |
Ngoài ra bạn cũng cần biết về ý nghĩa của thông số tiếp vị ngữ sau:
| Tiếp vị ngữ | Khe hở |
| C1 | Nhỏ hơn khe hở C2 |
| C2 | Nhỏ hơn mức khe hở tiêu chuẩn |
| CN | Đây là khe hở tiêu chuẩn |
| C3 | Có khe hở lớn khe hở tiêu chuẩn |
| C4 | Khe hở lớn hơn C3 |
| C5 | Có khe hở lớn hơn C4 |
Những lưu ý về ký hiệu vòng bi NSK
Ngoài những ký hiệu cơ bản được nêu trên vòng bi thì bạn cũng cần phải lưu ý những ký hiệu khác sau để đảm bảo lựa chọn được sản phẩm tốt nhất:
- Với ký hiệu Z: Vòng bi có 1 nắp sắt ở 1 phía.
- Ký hiệu ZZ: Vòng bi sẽ có 2 nắp ở 2 phía của bi.
- Ký hiệu 2RS1: Vòng bi có 2 nắp chắn bằng cao su nằm ở 2 phía vòng bi.
- Ký hiệu RS1: Vòng bi có 1 nắp chắn được làm bằng cao su.
- Ký hiệu RS: Vòng bi sẽ có nắp nhựa.
Đơn vị mua vòng bi NSK uy tín nhất
Vòng bi KAV là đơn vị nhập khẩu và phân phối sản phẩm vòng bi bạc đạn NSK chính hãng, chất lượng cao, mẫu mã sản phẩm đa dạng. Là đơn vị nhập khẩu trực tiếp không qua bất kỳ khâu trung gian nào, điều này giúp cho giá thành sản phẩm có mức cạnh tranh nhất, phù hợp với nhiều người.
Chế độ bảo hành rõ ràng, đảm bảo đầy đủ quyền lợi cho khách hàng, giúp quý khách hàng hoàn toàn yên tâm khi mua hàng tại đây. Ngoài ra đội ngũ nhân viên của đơn vị có nhiều kinh nghiệm và hiểu rõ về sản phẩm, giúp khách hàng có thể lựa chọn được sản phẩm phù hợp với nhu cầu mong muốn, mang lại hiệu quả tốt nhất trong vận hành.
Với phương châm “Uy tín tạo nên thương hiệu”, KAV không chỉ mang đến những sản phẩm chất lượng mà còn làm hài lòng khách hàng đến và đi. Nếu bạn có thể đặt mua hàng trực tiếp tại địa chỉ 12BT13, KĐT Phú Lương, Hà Đông, Hà Nội hoặc đặt hàng online tại website và liên hệ trực tiếp đến hotline 0962328368 để nhận được tư vấn và hưởng nhiều ưu đãi tốt nhất.
Trên đây là toàn bộ thông tin liên quan đến ký hiệu vòng bi NSK mà chúng tôi muốn chia sẻ đến các bạn. Hy vọng qua bài viết bạn sẽ hiểu được hết ý nghĩa của từng ký hiệu trên sản phẩm và biết cách lựa chọn sản phẩm phù hợp. Nếu bạn có gì thắc mắc cần được giải đáp liên quan đến sản phẩm liên hệ trực tiếp đến chúng tôi để được hỗ trợ nhanh nhất.
