Hiện nay có rất nhiều loại bạc đạn đũa với kích thước và thông số kỹ thuật khác nhau, khiến người dùng dễ bị bối rối và mất nhiều thời gian tìm kiếm thông tin. Hiểu được khó khăn đó, bài viết này sẽ chia sẻ tới bạn bảng tra kích thước bạc đạn đũa đầy đủ thông số và chính xác nhất.
Mục lục

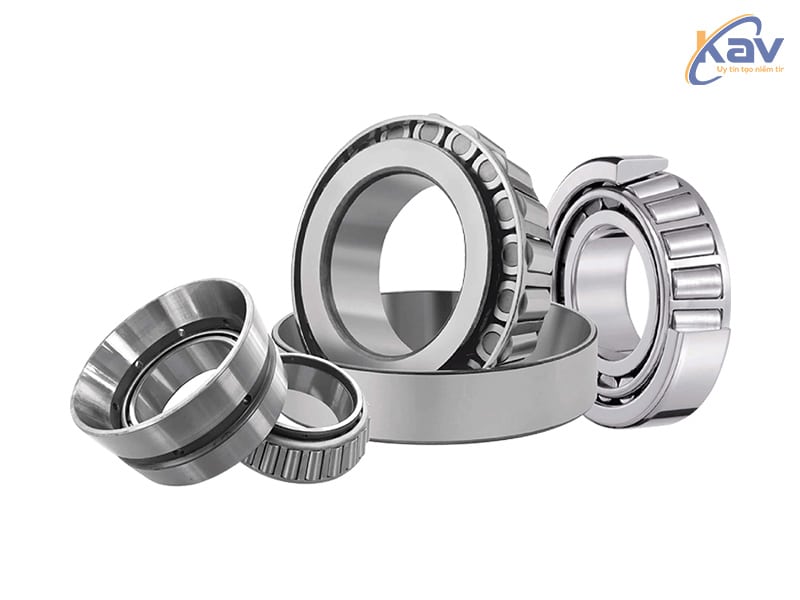

Thông tin về bạc đạn đũa
Bạc đạn đũa (vòng bi đũa) là loại vòng bi được thiết kế dạng hình trụ, chịu được tải trọng hướng tâm lớn và tải tác động. Bạc đạn đũa được ứng dụng rộng rãi trong nhiều lĩnh vực: khai thác mỏ, công nghiệp xây dựng, máy sản xuất giấy, tuabin gió, máy nén, động cơ điện, máy ép phun…
Để phân biệt các loại bạc đạn đũa, người ta thường sử dụng các ký hiệu mã đầu như NU, NNU, NN, NJ, NF, NUP,… Ví dụ, NU204R là loại bạc đạn đũa một dãy có vòng cách; NF305 là loại bạc đạn đũa một dãy có gờ đỡ ở vòng trong, NUP1006 là loại bạc đạn đũa một dãy có gờ đỡ ở cả vòng trong và vòng ngoài.
Các thông số trong bảng tra kích thước bạc đạn đũa

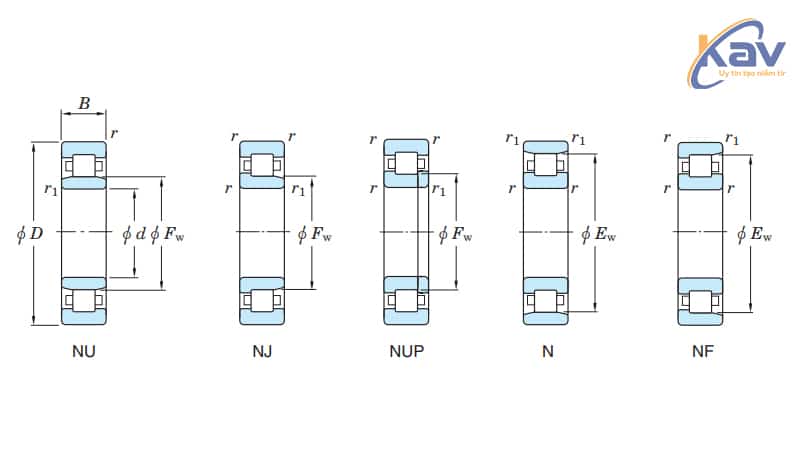

Bảng tra kích thước bạc đạn đũa cung cấp nhiều thông số quan trọng, thông tin chi tiết về đặc tính kỹ thuật và kích thước của từng loại bạc đạn. Dưới đây là giải thích chi tiết về các thông số thường gặp trong bảng tra:
- Mã vòng bi: Là mã số định danh duy nhất của mỗi loại bạc đạn, thường bao gồm chữ và số. Ví dụ: NU204, NNU4912, NJ2316,… Cấu trúc mã vòng bi thường mang ý nghĩa riêng, thể hiện loại bạc đạn, kích thước, thiết kế,…
- d: Đường kính lỗ của vòng trong bạc đạn, nơi trục được lắp vào.
- D: Đường kính vòng ngoài của bạc đạn.
- B: Độ dày của bạc đạn, đo từ mặt trong đến mặt ngoài.
- Fw: Đường kính lỗ bộ con lăn
- Ew: Đường kính ngoài bộ con lăn
- r: Kích thước vát của vòng trong/vòng ngoài.
- C: Tải trọng động.
- C0: Tải trọng tĩnh.
Bảng tra kích thước bạc đạn đũa chi tiết
Mỗi thông số trên bảng tra kích thước bạc đạn đũa đều quan trọng, giúp người dùng chọn đúng mã bạc đạn cho từng loại máy móc, thiết bị. Do sự đa dạng và phức tạp của các mã bạc đạn hiện nay, KAV cung cấp bảng tra kích thước bạc đạn đũa tổng quan và chi tiết các hãng dưới đây để hỗ trợ bạn tra cứu dễ dàng và chính xác hơn.
Đơn vị: mm
| Mã vòng bi | Kích thước vòng bi | Mã vòng bi | Kích thước vòng bi | ||||
| d | D | B | d | D | B | ||
| NU/NJ/NUP 204 | 20 | 47 | 14 | NU/NJ/NUP/N/NF 307 | 35 | 80 | 21 |
| NU/NJ/NUP 205 | 25 | 52 | 15 | NU/NJ/NUP/N/NF 308 | 40 | 90 | 23 |
| NU/NJ/NUP 206 | 30 | 62 | 16 | NU/NJ/NUP/N/NF 309 | 45 | 100 | 25 |
| NU/NJ/NUP 207 | 35 | 72 | 17 | NU/NJ/NUP/N/NF 310 | 50 | 110 | 27 |
| NU/NJ/NUP 208 | 40 | 80 | 18 | NU/NJ/NUP/N 405 | 25 | 80 | 21 |
| NU/NJ/NUP 209 | 45 | 85 | 16 | NU/NJ/NUP/N 406 | 30 | 90 | 23 |
| NU/NJ/NUP 210 | 50 | 90 | 20 | NU/NJ/NUP/N 407 | 35 | 100 | 25 |
| NU/NJ/NUP/N/NF 303 | 17 | 47 | 14 | NU/NJ/NUP/N 408 | 40 | 110 | 27 |
| NU/NJ/NUP/N/NF 304 | 20 | 47 | 12 | NU/NJ/NUP/N 409 | 45 | 120 | 29 |
| NU/NJ/NUP/N/NF 305 | 25 | 62 | 17 | NU/NJ/NUP/N 410 | 50 | 130 | 31 |
| NU/NJ/NUP/N/NF 306 | 30 | 72 | 19 | ||||
>>> Quan tâm: Bảng tra kích thước vòng bi nhỏ
Bảng tra kích thước bạc đạn đũa SKF
| Mã vòng bi | Kích thước vòng bi | Tải cơ bản (kN) | Tốc độ (vòng/phút) | ||||
| d | D | B | C | C0 | Tốc độ tham chiếu | Tốc độ giới hạn | |
| NJ 202 ECP | 15 | 35 | 11 | 12.5 | 10.2 | 22 000 | 26 000 |
| NU 202 ECP | 15 | 35 | 11 | 12.5 | 10.2 | 22 000 | 26 000 |
| N 203 ECP | 17 | 40 | 12 | 20 | 14.3 | 20 000 | 22 000 |
| NJ 203 ECP | 17 | 40 | 12 | 20 | 14.3 | 20 000 | 22 000 |
| NJ 2203 ECP | 17 | 40 | 16 | 27.5 | 21.6 | 20 000 | 22 000 |
| NJ 303 ECP | 17 | 47 | 14 | 28.5 | 20.4 | 17 000 | 20 000 |
| NU 203 ECP | 17 | 40 | 12 | 20 | 14.3 | 20 000 | 22 000 |
| NU 2203 ECP | 17 | 40 | 16 | 27.5 | 21.6 | 20 000 | 22 000 |
| NU 303 ECP | 17 | 47 | 14 | 28.5 | 20.4 | 17 000 | 20 000 |
| NUP 203 ECP | 17 | 40 | 12 | 20 | 14.3 | 20 000 | 22 000 |
| NUP 2203 ECP | 17 | 40 | 16 | 27.5 | 21.6 | 20 000 | 22 000 |
| N 204 ECP | 20 | 47 | 14 | 28.5 | 22 | 17 000 | 19 000 |
| N 304 ECP | 20 | 52 | 15 | 35.5 | 26 | 15 000 | 18 000 |
| NJ 204 ECP | 20 | 47 | 14 | 28.5 | 22 | 17 000 | 19 000 |
| NJ 2204 ECP | 20 | 47 | 18 | 34.5 | 27.5 | 17 000 | 19 000 |
| NJ 2304 ECP | 20 | 52 | 21 | 47.5 | 38 | 15 000 | 18 000 |
| NJ 304 ECP | 20 | 52 | 15 | 35.5 | 26 | 15 000 | 18 000 |
| NU 204 ECP | 20 | 47 | 14 | 28.5 | 22 | 17 000 | 19 000 |
| NU 2204 ECP | 20 | 47 | 18 | 34.5 | 27.5 | 17 000 | 19 000 |
| NU 2304 ECP | 20 | 52 | 21 | 47.5 | 38 | 15 000 | 18 000 |
| NU 304 ECP | 20 | 52 | 15 | 35.5 | 26 | 15 000 | 18 000 |
| NUP 204 ECP | 20 | 47 | 14 | 28.5 | 22 | 17 000 | 19 000 |
| NUP 2304 ECP | 20 | 52 | 21 | 47.5 | 38 | 15 000 | 18 000 |
| NUP 304 ECP | 20 | 52 | 15 | 35.5 | 26 | 15 000 | 18 000 |
| N 205 ECP | 25 | 52 | 15 | 32.5 | 27 | 15 000 | 16 000 |
| N 305 ECP | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| NJ 205 ECJ | 25 | 52 | 15 | 32.5 | 27 | 15 000 | 16 000 |
| NJ 205 ECP | 25 | 52 | 15 | 32.5 | 27 | 15 000 | 16 000 |
| NJ 205 ECPH | 25 | 52 | 15 | 32.5 | 27 | 15 000 | 16 000 |
| NJ 2205 ECP | 25 | 52 | 18 | 39 | 34 | 15 000 | 16 000 |
| NJ 2305 ECP | 25 | 62 | 24 | 64 | 55 | 12 000 | 15 000 |
| NJ 305 ECJ | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| NJ 305 ECP | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| NU 1005 | 25 | 47 | 12 | 14.2 | 13.2 | 18 000 | 18 000 |
| NU 205 ECP | 25 | 52 | 15 | 32.5 | 27 | 15 000 | 16 000 |
| NU 2205 ECP | 25 | 52 | 18 | 39 | 34 | 15 000 | 16 000 |
| NU 2305 ECJ | 25 | 62 | 24 | 64 | 55 | 12 000 | 15 000 |
| NU 2305 ECP | 25 | 62 | 24 | 64 | 55 | 12 000 | 15 000 |
| NU 305 ECJ | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| NU 305 ECP | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| NUP 205 ECP | 25 | 52 | 15 | 32.5 | 27 | 15 000 | 16 000 |
| NUP 2205 ECP | 25 | 52 | 18 | 39 | 34 | 15 000 | 16 000 |
| NUP 2305 ECP | 25 | 62 | 24 | 64 | 55 | 12 000 | 15 000 |
| NUP 305 ECJ | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| NUP 305 ECP | 25 | 62 | 17 | 46.5 | 36.5 | 12 000 | 15 000 |
| N 206 ECP | 30 | 62 | 16 | 44 | 36.5 | 13 000 | 14 000 |
| N 306 ECP | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| NJ 206 ECJ | 30 | 62 | 16 | 44 | 36.5 | 13 000 | 14 000 |
| NJ 206 ECP | 30 | 62 | 16 | 44 | 36.5 | 13 000 | 14 000 |
| NJ 2206 ECJ | 30 | 62 | 20 | 55 | 49 | 13 000 | 14 000 |
| NJ 2206 ECP | 30 | 62 | 20 | 55 | 49 | 13 000 | 14 000 |
| NJ 2306 ECP | 30 | 72 | 27 | 83 | 75 | 11 000 | 12 000 |
| NJ 306 ECJ | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| NJ 306 ECP | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| NU 1006 | 30 | 55 | 13 | 17.9 | 17.3 | 15 000 | 15 000 |
| NU 206 ECJ | 30 | 62 | 16 | 44 | 36.5 | 13 000 | 14 000 |
| NU 206 ECP | 30 | 62 | 16 | 44 | 36.5 | 13 000 | 14 000 |
| NU 2206 ECJ | 30 | 62 | 20 | 55 | 49 | 13 000 | 14 000 |
| NU 2206 ECP | 30 | 62 | 20 | 55 | 49 | 13 000 | 14 000 |
| NU 2306 ECP | 30 | 72 | 27 | 83 | 75 | 11 000 | 12 000 |
| NU 306 ECJ | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| NU 306 ECM | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| NU 306 ECP | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| NUP 206 ECP | 30 | 62 | 16 | 44 | 36.5 | 13 000 | 14 000 |
| NUP 2206 ECP | 30 | 62 | 20 | 55 | 49 | 13 000 | 14 000 |
| NUP 2306 ECP | 30 | 72 | 27 | 83 | 75 | 11 000 | 12 000 |
| NUP 306 ECP | 30 | 72 | 19 | 58.5 | 48 | 11 000 | 12 000 |
| N 207 ECP | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NJ 207 ECJ | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NJ 207 ECP | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NJ 2207 ECP | 35 | 72 | 23 | 69.5 | 63 | 11 000 | 12 000 |
| NJ 2307 ECP | 35 | 80 | 31 | 106 | 98 | 9 500 | 11 000 |
| NJ 307 ECJ | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NJ 307 ECM | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NJ 307 ECP | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NU 1007 ECP | 35 | 62 | 14 | 41.5 | 38 | 13 000 | 13 000 |
| NU 207 ECJ | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NU 207 ECM | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NU 207 ECP | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NU 2207 ECP | 35 | 72 | 23 | 69.5 | 63 | 11 000 | 12 000 |
| NU 2307 ECP | 35 | 80 | 31 | 106 | 98 | 9 500 | 11 000 |
| NU 307 ECJ | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NU 307 ECM | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NU 307 ECP | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NUP 207 ECJ | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NUP 207 ECP | 35 | 72 | 17 | 56 | 48 | 11 000 | 12 000 |
| NUP 2207 ECP | 35 | 72 | 23 | 69.5 | 63 | 11 000 | 12 000 |
| NUP 2307 ECP | 35 | 80 | 31 | 106 | 98 | 9 500 | 11 000 |
| NUP 307 ECJ | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| NUP 307 ECP | 35 | 80 | 21 | 75 | 63 | 9 500 | 11 000 |
| N 208 ECP | 40 | 80 | 18 | 62 | 53 | 9 500 | 11 000 |
| N 308 ECP | 40 | 90 | 23 | 93 | 78 | 8 000 | 9 500 |
| NJ 208 ECJ | 40 | 80 | 18 | 62 | 53 | 9 500 | 11 000 |
| NJ 208 ECP | 40 | 80 | 18 | 62 | 53 | 9 500 | 11 000 |
| NJ 2208 ECJ | 40 | 80 | 23 | 81.5 | 75 | 9 500 | 11 000 |
| NJ 2208 ECP | 40 | 80 | 23 | 81.5 | 75 | 9 500 | 11 000 |
| NJ 2308 ECJ | 40 | 90 | 33 | 129 | 120 | 8 000 | 9 500 |
| NJ 2308 ECP | 40 | 90 | 33 | 129 | 120 | 8 000 | 9 500 |
| NJ 308 ECJ | 40 | 90 | 23 | 93 | 78 | 8 000 | 9 500 |
| NCF 3004 CV | 20 | 42 | 16 | 28.1 | 28.5 | 8 500 | 10 000 |
| NCF 3006 CV | 30 | 55 | 19 | 39.6 | 44 | 6 000 | 7 500 |
| NCF 3008 CV | 40 | 68 | 21 | 57.2 | 69.5 | 4 800 | 6 000 |
| NJG 2308 VH | 40 | 90 | 33 | 145 | 156 | 3 000 | 3 600 |
| NCF 3010 CV | 50 | 80 | 23 | 76.5 | 98 | 4 000 | 5 000 |
| NCF 2914 CV | 70 | 100 | 19 | 76.5 | 116 | 3 000 | 3 800 |
| NCF 2916 CV | 80 | 110 | 19 | 80.9 | 132 | 2 600 | 3 400 |
| NCF 2920 CV | 100 | 140 | 24 | 128 | 200 | 2 000 | 2 600 |
| NCF 2922 CV | 110 | 150 | 24 | 134 | 220 | 1 900 | 2 400 |
| NCF 2924 CV | 120 | 165 | 27 | 172 | 290 | 1 800 | 2 200 |
| NCF 3024 CV | 120 | 180 | 46 | 292 | 440 | 1 700 | 2 000 |
| NCF 2926 CV | 130 | 180 | 30 | 205 | 360 | 1 600 | 2 000 |
| NCF 2928 CV | 140 | 190 | 30 | 220 | 390 | 1 500 | 1 900 |
| NCF 2930 CV | 150 | 210 | 36 | 292 | 490 | 1 400 | 1 700 |
| NCF 2932 CV | 160 | 220 | 36 | 303 | 530 | 1 300 | 1 600 |
| NCF 2934 CV | 170 | 230 | 36 | 314 | 560 | 1 200 | 1 500 |
| NCF 2936 CV | 180 | 250 | 42 | 391 | 695 | 1 100 | 1 400 |
| NCF 2938 CV | 190 | 260 | 42 | 440 | 780 | 1 100 | 1 400 |
| NCF 2940 CV | 200 | 280 | 48 | 528 | 965 | 1 000 | 1 300 |
| NCF 2944 CV | 220 | 300 | 48 | 550 | 1 060 | 900 | 1 200 |
| NCF 2948 CV | 240 | 320 | 48 | 583 | 1 140 | 850 | 1 100 |
| NCF 2952 CV | 260 | 360 | 60 | 737 | 1 430 | 750 | 950 |
| NNF 5004 ADB-2LSV | 20 | 42 | 30 | 45.7 | 55 | 3 400 | |
| NNF 5005 ADB-2LSV | 25 | 47 | 30 | 50.1 | 65.5 | 3 000 | |
| NNF 5006 ADB-2LSV | 30 | 55 | 34 | 57.2 | 75 | 2 600 | |
| NNF 5007 ADB-2LSV | 35 | 62 | 36 | 70.4 | 98 | 2 200 | |
| NNF 5008 ADB-2LSV | 40 | 68 | 38 | 85.8 | 116 | 2 000 | |
| NNF 5009 ADB-2LSV | 45 | 75 | 40 | 102 | 146 | 1 800 | |
| NNF 5010 ADB-2LSV | 50 | 80 | 40 | 108 | 160 | 1 700 | |
| NNF 5011 ADB-2LSV | 55 | 90 | 46 | 128 | 193 | 1 500 | |
| NNF 5012 ADB-2LSV | 60 | 95 | 46 | 134 | 208 | 1 400 | |
| NNF 5013 ADB-2LSV | 65 | 100 | 46 | 138 | 224 | 1 300 | |
| NNF 5014 ADB-2LSV | 70 | 110 | 54 | 187 | 285 | 1 200 | |
| NNF 5015 ADB-2LSV | 75 | 115 | 54 | 224 | 310 | 1 100 | |

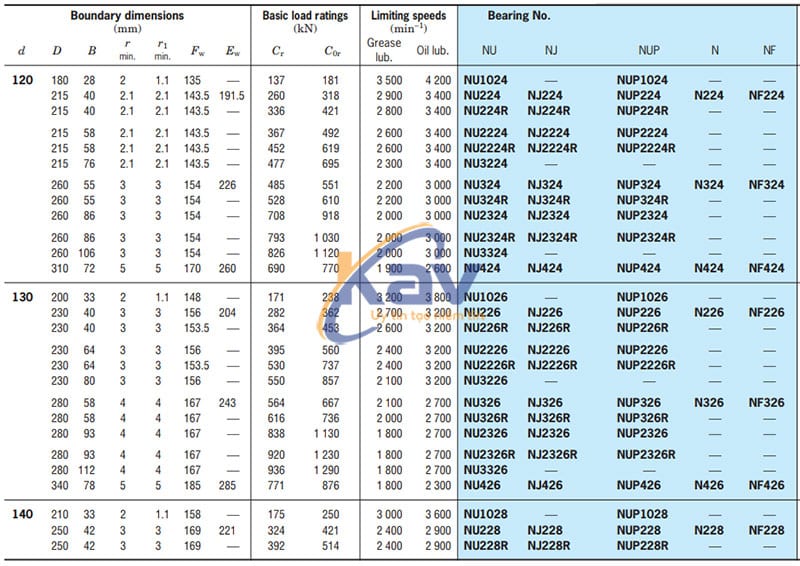

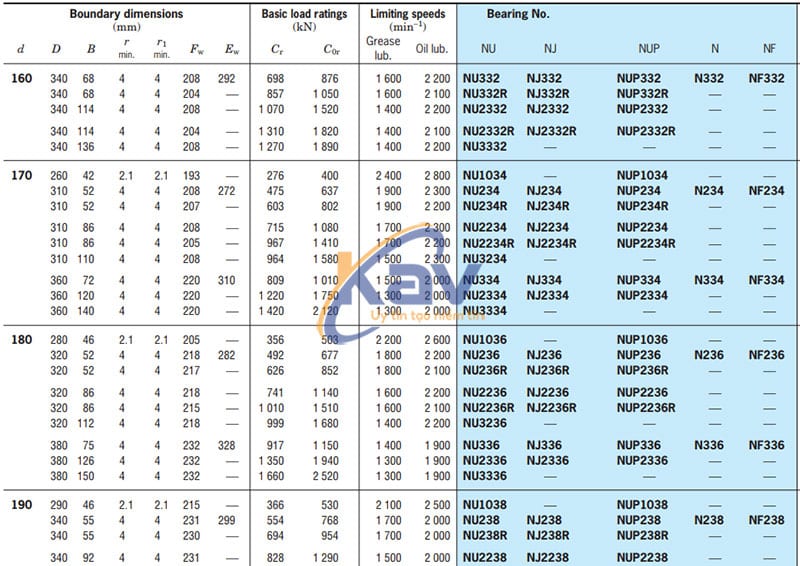

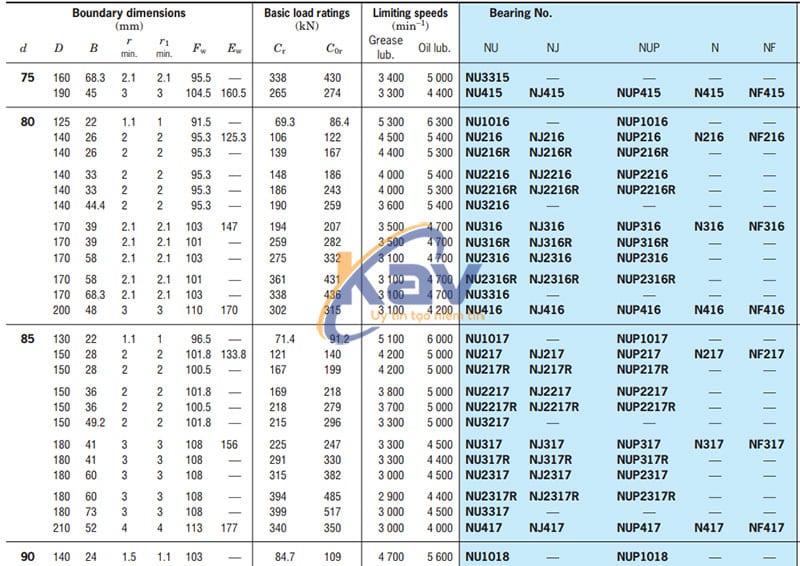

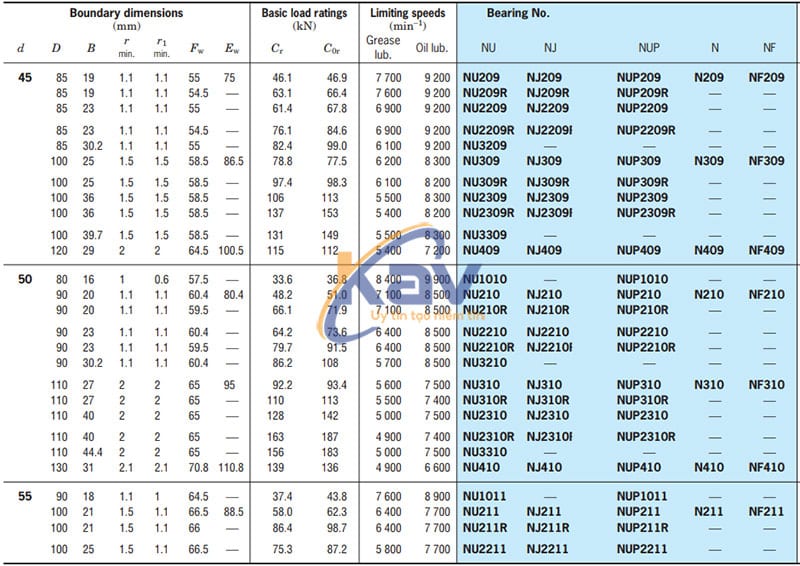

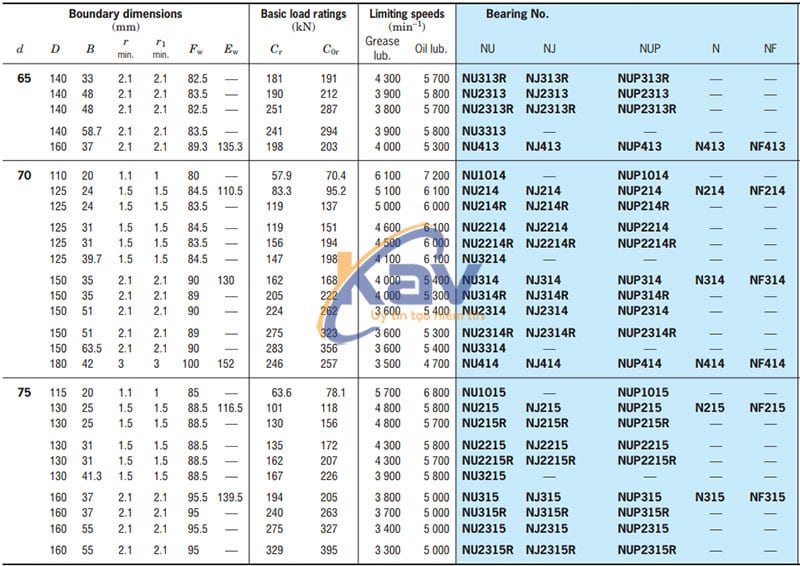

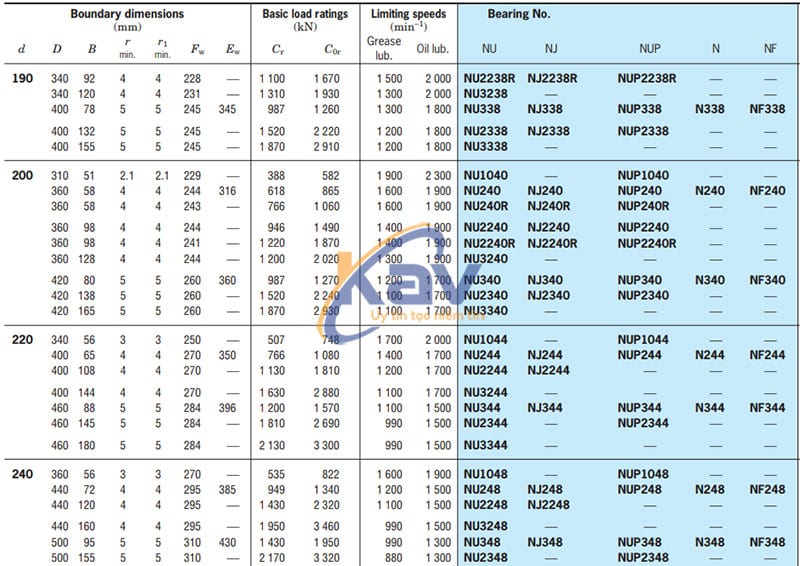

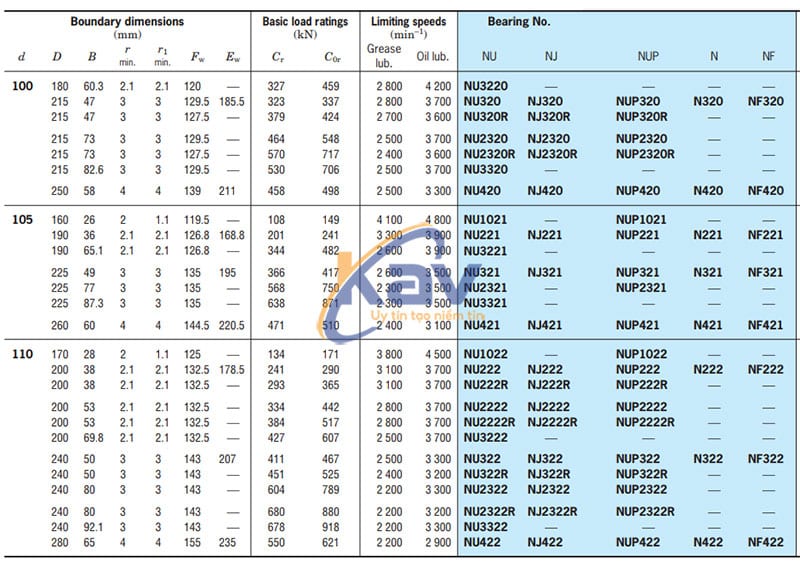

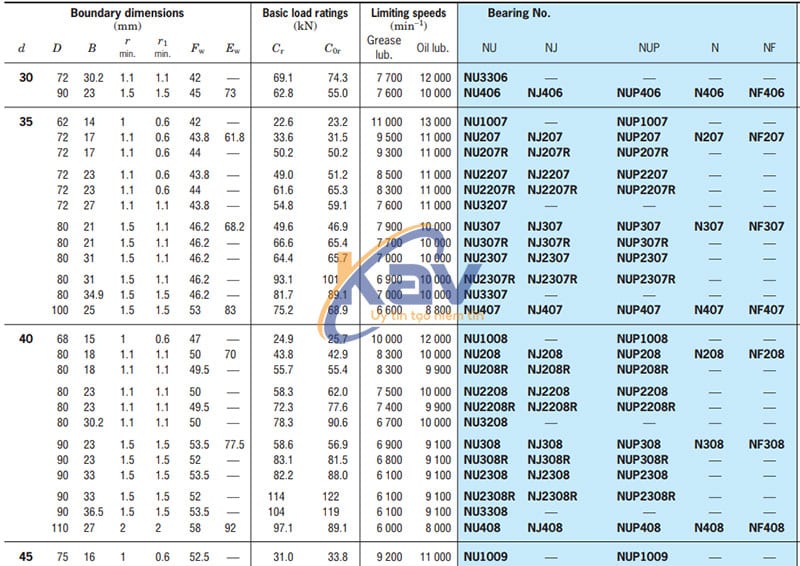

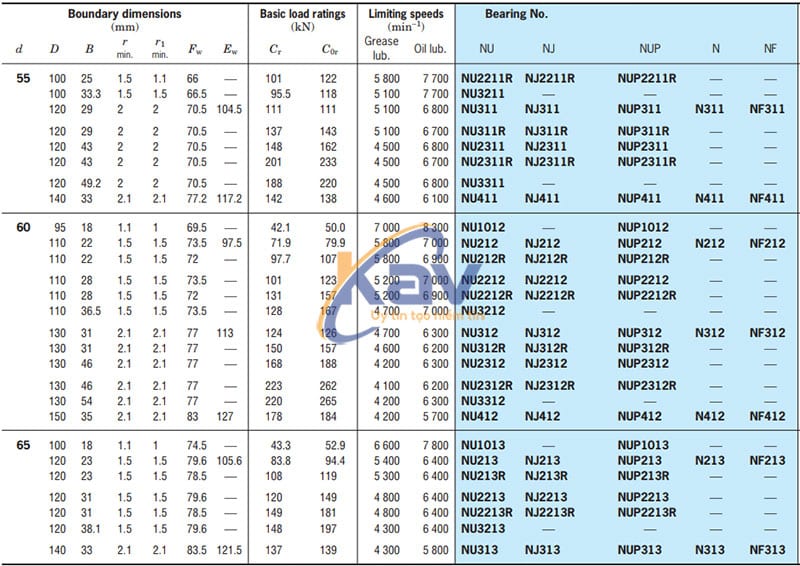

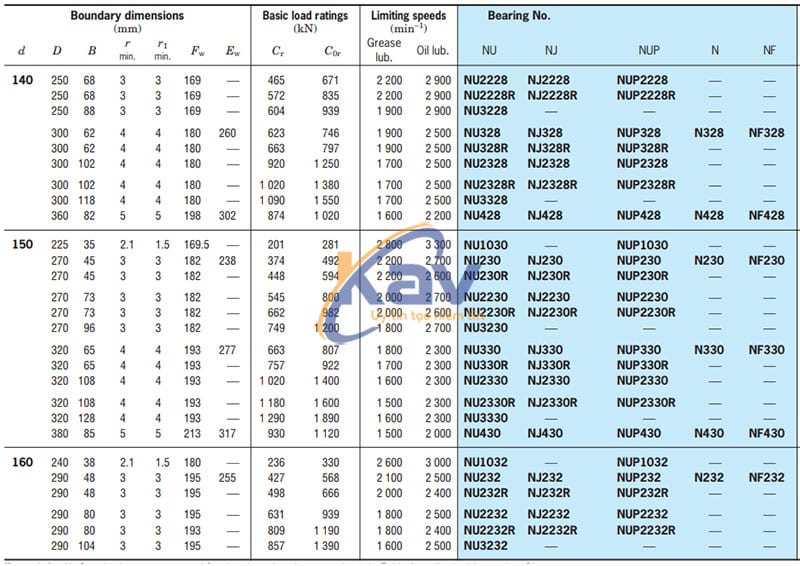

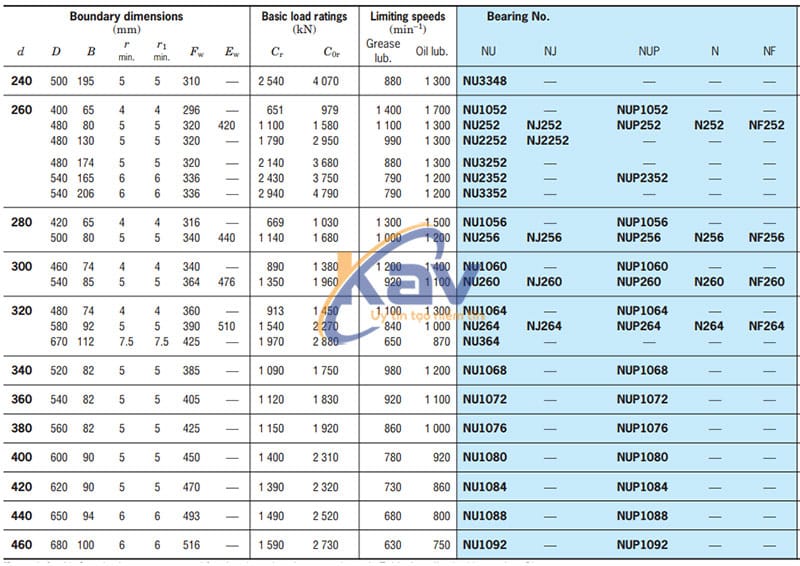

Bảng tra kích thước bạc đạn đũa KOYO

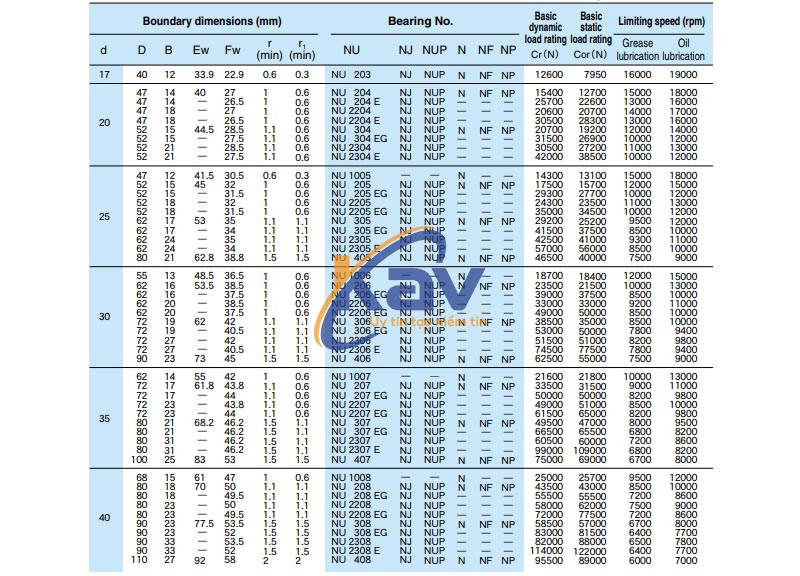

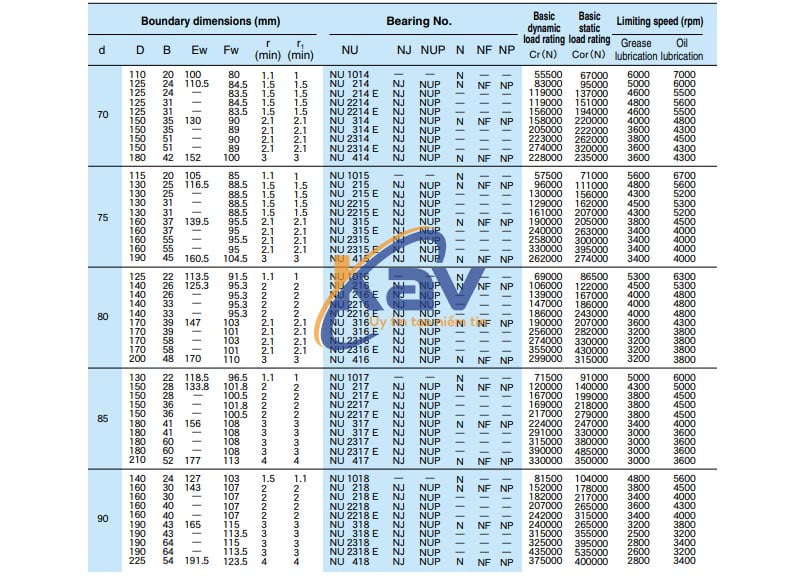

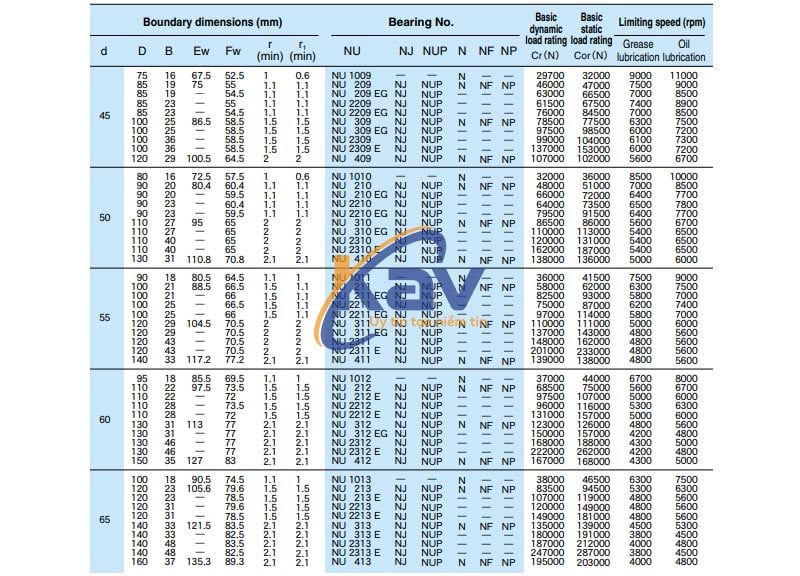

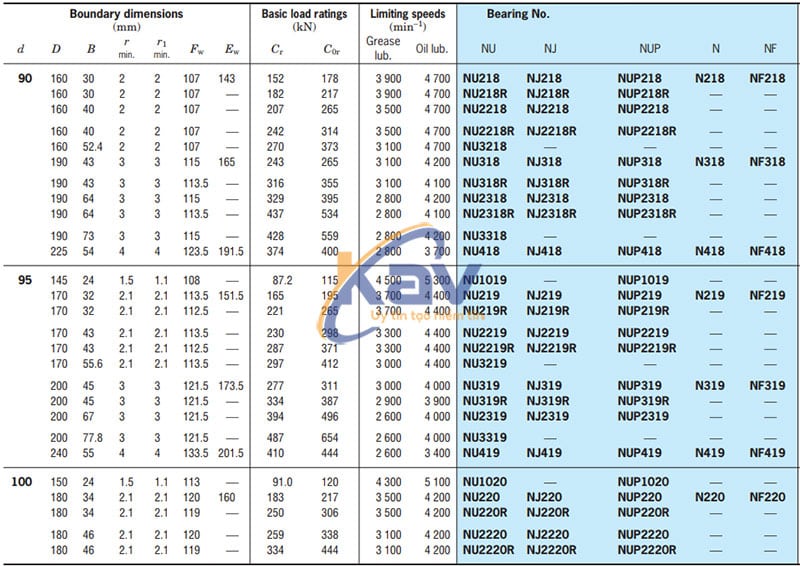

Bảng tra kích thước bạc đạn đũa NACHI
Bảng tra kích thước bạc đạn đũa thực sự cần thiết cho bất kỳ ai làm việc trong lĩnh vực cơ khí và kỹ thuật. Với sự hỗ trợ của bảng tra, việc lựa chọn và thay thế bạc đạn đũa trở nên dễ dàng và chính xác hơn. Nếu bạn muốn tìm hiểu thêm về bạc đạn đũa hoặc cần tư vấn lựa chọn sản phẩm phù hợp, hãy liên hệ ngay với Vòng bi KAV – Nhà phân phối vòng bi chất lượng, chính hãng, uy tín hàng đầu qua hotline 0962328368!
