Bảng tra kích thước vòng bi côn

Bảng tra kích thước vòng bi côn SKF, FAG, NSK đầy đủ nhất Leave a comment

Tài liệu, Vòng bi và gối bi

Bạn muốn tiết kiệm thời gian và công sức trong việc tìm kiếm thông số vòng bi côn? Bạn muốn đảm bảo lựa chọn đúng sản phẩm để tối ưu hóa hiệu suất máy móc? Bảng tra kích thước vòng bi côn chính là công cụ hữu ích dành cho bạn.

Thông tin về bạc đạn côn

Vòng bi côn là loại vòng bi đặc biệt, được thiết kế để chịu tải trọng kết hợp, cả hướng kính và hướng trục. Đặc điểm nổi bật của vòng bi côn là các con lăn và rãnh có dạng hình nón, cho phép chúng chịu được lực tác động từ nhiều hướng.

Nhờ khả năng chịu tải cao và độ bền vượt trội, vòng bi côn thường được sử dụng trong các ứng dụng công nghiệp nặng như máy móc xây dựng, thiết bị khai thác mỏ, hộp số ô tô và các ứng dụng có tải trọng lớn khác.

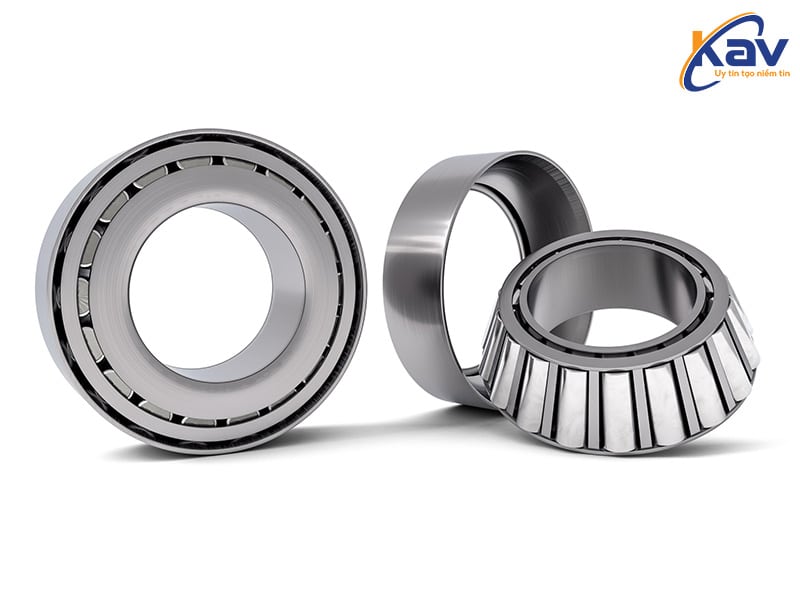

Bạc đạn côn
Bạc đạn côn

Tác dụng của bảng tra kích thước vòng bi côn

Bảng tra kích thước vòng bi côn mang lại nhiều lợi ích quan trọng cho người dùng, đặc biệt là trong các ngành công nghiệp và kỹ thuật:

  • Chọn vòng bi chính xác: Bảng tra cung cấp thông tin chi tiết về kích thước giúp người dùng dễ dàng chọn được vòng bi phù hợp lắp đặt vừa với thiết bị, đảm bảo hiệu suất hoạt động tối ưu.
  • Tiết kiệm thời gian và công sức: Thay vì phải tìm kiếm thông tin từ nhiều nguồn khác nhau, bảng tra kích thước vòng bi côn tập trung tất cả thông tin cần thiết vào một nơi, tra cứu nhanh chóng và dễ dàng.
  • Tránh sai sót: Việc lựa chọn sai kích thước vòng bi có thể dẫn đến hư hỏng thiết bị, tốn kém chi phí sửa chữa và gián đoạn hoạt động sản xuất. Bảng tra kích thước giúp giảm thiểu rủi ro này bằng cách cung cấp thông tin chính xác và đáng tin cậy.
  • So sánh các loại vòng bi: Bảng tra liệt kê thông số của nhiều loại vòng bi côn từ các nhà sản xuất khác nhau, giúp người dùng dễ dàng so sánh và lựa chọn sản phẩm phù hợp nhất về mặt kỹ thuật và giá cả.

Thông số kích thước trên bảng tra bạc đạn côn

Các thông số kích thước của vòng bi côn cơ bản bao gồm đường kính lỗ trục, đường kính ngoài và độ dày. Đơn vị các thông số được đo là mm.

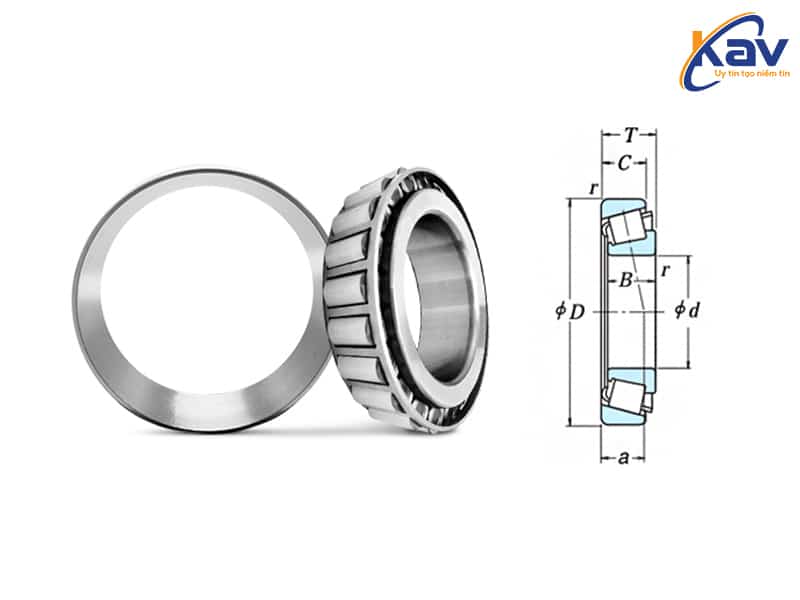

Thông số kích thước vòng bi côn
Thông số kích thước vòng bi côn
  • Đường kính trong/Đường kính lỗ trục (d)

Đây là đường kính của lỗ trong vòng bi, nơi trục sẽ được lắp vào, đo từ điểm thấp nhất vòng bi đến phía đối diện. Kích thước này cần khớp chính xác với đường kính trục để đảm bảo vòng bi hoạt động ổn định và hiệu quả.

  • Đường kính ngoài (D)

Là đường kính vòng ngoài cùng của bạc đạn côn, đo từ điểm ngoài cùng đến phía đối diện. Thông số quan trọng này quyết định kích thước lỗ cần thiết dùng lắp đặt lỗ vòng bi trong hệ thống.

  • Độ dày (B)

Đây là chiều rộng của vòng bi, đo từ mặt trong của vòng trong đến mặt ngoài của vòng ngoài.

Bảng tra kích thước vòng bi côn

Để giúp bạn dễ dàng tìm kiếm kích thước vòng bi côn phù hợp, chúng tôi đã tổng hợp bảng tra kích thước bạc đạn côn chi tiết từ các thương hiệu hàng đầu như vòng bi SKF, vòng bi NSK và vòng bi FAG:

Bảng tra kích thước vòng bi côn
d (mm) D (mm) B (mm) Model SKF FAG NSK
15 42 14 30302 J 30302 J2 30302 A HR 30302 J
17 40 13 30303 J 30303 J2 30303 A 30303 J
17 47 15 30303 J 30303 J2 30303 A 30303 J
17 47 20 30303 J 30303 J2/Q 30303 A 30303 J
20 42 15 30304 J 30304 X/Q 30304 A 30304 J
20 47 15 30204 J 30204 J2/Q 30204 A 30204 J
20 52 22 32304 J 32304 J2/Q 32304 A 32304 J
22 44 15 320/22 J 320/22 X 320/22 A 320/22 J
25 47 15 32005 J 32005 X/Q 32005 A 32005 J
25 52 16 30205 J 30205 J2/Q 30205 A 30205 J
25 52 19 32205 J 32205 BJ2/Q 32205 A 32205 J
25 52 22 33205 J 33205 Q 33205 A 33205 J
25 62 18 30305 J 30305 J2 30305 A 30305 J
25 62 18 31305 J 31305 J2 31305 A 31305 J
25 62 25 32305 J 32305 J2 32305 A 32305 J
28 52 16 320/28 J 320/28 X/Q 320/28 A 320/28 J
28 58 17 302/28 J 302/28 J2 302/28 A 302/28 J
28 58 20 322/28 J 322/28 BJ2/Q 322/28 A 322/28 J
30 55 17 32006 J 32006 X/Q 32006 A 32006 J
30 62 17 30206 J 30206 J2 30206 A 30206 J
30 62 21 32206 J 32206 BJ2/Q 32206 A 32206 J
30 62 21 32206 J 32206 BJ2/QCL7CVA606 32206 A 32206 J
30 62 25 33206 J 33206 J2/Q 33206 A 33206 J
30 72 21 30306 J 30306 J/Q 30306 A 30306 J
30 72 21 31306 J 31306 J2/Q 31306 A 31306 J
30 72 29 32306 J 32306 J2/Q 32306 A 32306 J
32 58 17 320/32 J 320/32 X/Q 320/32 A 320/32 J
35 62 18 32007 J 32007 J2/Q 32007 A 32007 J
35 62 18 32007 J 32007 X/Q 32007 A 32007 J
35 72 18 30207 J 30207 J2/Q 30207 A 30207 J
35 72 24 32207 J 32207 J2/Q 32207 A 32207 J
35 72 28 33207 J 33207 Q 33207 A 33207 J
35 80 23 31307 J 31307 J2/Q 31307 A 31307 J
35 80 23 30307 J 30307 J2/Q 30307 A 30307 J
35 80 23 30307 J 30307 RJ2/Q 30307 A 30307 J
35 80 33 32307 J 32307 J2/Q 32307 A 32307 J
35 80 33 32307 J 32307 BJ2/Q 32307 A 32307 J
37 80 33 32307/37 J 32307/37 BJ2/Q 32307/37 A 32307/37 J
38 68 19 32008/38 J 32008/38 X/Q 32008/38 A 32008/38 J
40 68 19 32008 J 32008 X/Q 32008 A 32008 J
40 68 19 32008 J 32008 XR/QVA621 32008 A 32008 J
40 68 19 32008 T 32008 XTN9/Q 32008 TVP 32008 T
40 75 26 33108 J 33108 Q 33108 A 33108 J
40 80 20 30208 J 30208 J2/Q 30208 A 30208 J
40 80 20 30208 J 30208 RJ2/Q 30208 A 30208 J
40 80 25 32208 J 32208 J2/Q 32208 A 32208 J
40 80 32 33208 J 33208 QCL7C 33208 A 33208 J
40 90 25 31308 J 31308 J2/QCL7C 31308 A 31308 J
40 90 25 30308 J 30308 J2/Q 30308 A 30308 J
40 90 35 32308 J 32308 J2/Q 32308 A 32308 J
45 75 20 32009 J 32009 X/Q 32009 A 32009 J
45 80 26 33109 J 33109 Q 33109 A 33109 J
45 85 21 30209 J 30209 J2/Q 30209 A 30209 J
45 85 25 32209 J 32209 J2/Q 32209 A 32209 J
45 85 32 33209 J 33209 Q 33209 A 33209 J
45 90 25 32210/45 J 32210/45 BJ2/QVB022 32210/45 A 32210/45 J
45 100 27 30309 J 30309 J2/Q 30309 A 30309 J
45 100 27 31309 J 31309 J2/QCL7C 31309 A 31309 J
45 100 38 32309 J 32309 J2/Q 32309 A 32309 J
45 100 38 32309 J 32309 BJ2/QCL7C 32309 A 32309 J
45 100 38 32309 J 32309 BRJ2/QCL7C 32309 A 32309 J
50 80 20 32010 J 32010 X/QCL7CVB026 32010 A 32010 J
50 80 20 32010 J 32010 X/Q 32010 A 32010 J
50 80 24 33010 J 33010 Q 33010 A 33010 J
50 85 26 33110 J 33110 Q 33110 A 33110 J
50 90 22 30210 J 30210 J2/Q 30210 A 30210 J
50 90 25 32210 J 32210 J2/Q 32210 A 32210 J
50 90 32 33210 J 33210 Q 33210 A 33210 J
50 110 29 31310 J 31310 J2/QCL7C 31310 A 31310 J
50 110 29 30310 J 30310 J2/Q 30310 A 30310 J
50 110 42 32310 J 32310 BJ2/QCL7C 32310 A 32310 J
50 110 42 32310 J 32310 J2/Q 32310 A 32310 J
50 110 42 32310 T 32310 TN9 32310 TVP 32310 T
55 90 23 32011 J 32011 X/Q 32011 A 32011 J
55 90 27 33011 J 33011 Q 33011 A 33011 J
55 95 30 33111 J 33111 Q 33111 A 33111 J
55 100 23 30211 J 30211 J2/Q 30211 A 30211 J
55 100 27 32211 J 32211 J2/Q 32211 A 32211 J
55 100 35 33211 J 33211 Q 33211 A 33211 J
55 120 32 31311 J 31311 J2/QCL7C 31311 A 31311 J
55 120 32 30311 J 30311 J2/Q 30311 A 30311 J
55 120 46 32311 J 32311 BJ2/QCL7C 32311 A 32311 J
55 120 46 32311 J 32311 BRJ2/QCL7C 32311 A 32311 J
55 120 46 32311 J 32311 J2 32311 A 32311 J
60 95 23 32012 J 32012 X/QCL7C 32012 A 32012 J
60 95 27 33012 J 33012 Q 33012 A 33012 J
60 100 30 33112 J 33112 Q 33112 A 33112 J
60 110 24 30212 J 30212 J2/Q 30212 A 30212 J
60 110 30 32212 J 32212 J2/Q 32212 A 32212 J
60 110 38 33212 J 33212 Q 33212 A 33212 J
60 130 34 30312 J 30312 J2/Q 30312 A 30312 J
60 130 34 31312 J 31312 J2/Q 31312 A 31312 J
60 130 48 32312 J 32312 J2/Q 32312 A 32312 J
60 130 48 32312 J 32312 BJ2/QCL7C 32312 A 32312 J
65 100 23 32013 J 32013 X/Q 32013 A 32013 J
65 100 27 33013 J 33013 Q 33013 A 33013 J
65 110 34 33113 J 33113 R/Q 33113 A 33113 J
65 110 34 33113 J 33113 Q 33113 A 33113 J
65 120 25 30213 J 30213 J2/Q 30213 A 30213 J
65 120 33 32213 J 32213 J2/Q 32213 A 32213 J
65 120 41 33213 J 33213 Q 33213 A 33213 J
65 120 41 33213 T 33213 TN9/Q 33213 TVP 33213 T
65 140 36 31313 J 31313 J2/QCL7C 31313 A 31313 J
65 140 36 30313 J 30313 RJ2 30313 A 30313 J
65 140 36 30313 J 30313 J2/Q 30313 A 30313 J
65 140 51 32313 J 32313 J2/Q 32313 A 32313 J
65 140 51 32313 J 32313 BJ2/QU4CL7CVQ267 32313 A 32313 J
70 110 25 32014 J 32014 X/Q 32014 A 32014 J
70 110 31 33014 J 33014 Q 33014 A 33014 J
70 120 37 33114 J 33114 Q 33114 A 33114 J
70 125 26 30214 J 30214 J2/Q 30214 A 30214 J
70 125 33 32214 J 32214 J2/Q 32214 A 32214 J
70 125 41 33214 J 33214 Q 33214 A 33214 J
70 150 38 30314 J 30314 J2/Q 30314 A 30314 J
70 150 38 31314 J 31314 J2/QCL7C 31314 A 31314 J
70 150 54 32314 J 32314 J2/Q 32314 A 32314 J
70 150 54 32314 J 32314 BJ2/QCL7C 32314 A 32314 J
75 105 20 32915 T 32915 TN9/QVG900 32915 TVP 32915 T
75 115 25 32015 J 32015 X/Q 32015 A 32015 J
75 115 31 33015 J 33015 Q 33015 A 33015 J
75 125 37 33115 J 33115 Q 33115 A 33115 J
75 130 27 30215 J 30215 J2/Q 30215 A 30215 J
75 130 33 32215 J 32215 J2/Q 32215 A 32215 J
75 130 41 33215 J 33215 Q 33215 A 33215 J
75 160 40 30315 J 30315 J2/Q 30315 A 30315 J
75 160 40 31315 J 31315 J2/QCL7C 31315 A 31315 J
75 160 58 32315 J 32315 BJ2/QCL7C 32315 A 32315 J
75 160 58 32315 J 32315 J2 32315 A 32315 J
80 125 29 32016 J 32016 X/Q 32016 A 32016 J
80 125 36 33016 J 33016 Q 33016 A 33016 J
80 130 37 33116 T 33116 TN9/Q 33116 TVP 33116 T
80 130 37 33116 J 33116 Q 33116 A 33116 J
80 140 28 30216 J 30216 J2/Q 30216 A 30216 J
80 140 35 32216 J 32216 J2/Q 32216 A 32216 J
80 140 46 33216 J 33216 Q 33216 A 33216 J
80 170 42 31316 J 31316 J1/QCL7C 31316 A 31316 J
80 170 42 30316 J 30316 J2 30316 A 30316 J
80 170 62 32316 J 32316 J2 32316 A 32316 J
85 130 29 32017 J 32017 X/Q 32017 A 32017 J
85 130 36 33017 J 33017 Q 33017 A 33017 J
85 140 41 33117 J 33117 Q 33117 A 33117 J
85 150 30 30217 J 30217 J2/Q 30217 A 30217 J
85 150 38 32217 J 32217 J2/Q 32217 A 32217 J
85 150 49 33217 J 33217 Q 33217 A 33217 J
85 180 44 30317 J 30317 J2 30317 A 30317 J
85 180 44 31317 J 31317 J2 31317 A 31317 J
85 180 64 32317 J 32317 J2 32317 A 32317 J
85 180 64 32317 J 32317 BJ2 32317 A 32317 J
90 140 32 32018 J 32018 X/Q 32018 A 32018 J
90 140 39 33018 J 33018 Q 33018 A 33018 J
90 150 45 33118 T 33118 TN9/Q 33118 TVP 33118 T
90 150 45 33118 J 33118 Q 33118 A 33118 J
90 160 32 30218 J 30218 J2 30218 A 30218 J
90 160 42 32218 J 32218 J2/Q 32218 A 32218 J
90 190 46 30318 J 30318 J2 30318 A 30318 J
90 190 46 31318 J 31318 J2 31318 A 31318 J
90 190 68 32318 J 32318 J2 32318 A 32318 J
95 145 32 32019 J 32019 X/Q 32019 A 32019 J
95 145 39 33019 J 33019 Q 33019 A 33019 J
95 170 34 30219 J 30219 J2 30219 A 30219 J
95 170 46 32219 J 32219 J2 32219 A 32219 J
95 200 50 30319 30319 30319 30319
95 200 50 31319 J 31319 J2 31319 A 31319 J
95 200 72 32319 J 32319 J2 32319 A 32319 J
100 140 25 32920 J 32920 Q 32920 A 32920 J
100 150 32 32020 J 32020 X/Q 32020 A 32020 J
100 150 39 33020 J 33020 Q 33020 A 33020 J
100 180 37 30220 J 30220 J2 30220 A 30220 J
100 180 49 32220 J 32220 J2 32220 A 32220 J
100 180 63 33220 33220 33220 33220
100 215 52 30320 J 30320 J2 30320 A 30320 J
100 215 56 31320 J 31320 XJ2/CL7CVQ051 31320 A 31320 J
100 215 78 32320 J 32320 J2 32320 A 32320 J
105 160 35 32021 J 32021 X/Q 32021 A 32021 J
105 160 43 33021 J 33021 Q 33021 A 33021 J
105 190 39 30221 J 30221 J2 30221 A 30221 J
105 190 53 32221 J 32221 J2 32221 A 32221 J
105 225 82 32321 J 32321 J2 32321 A 32321 J
110 150 25 32922 J 32922 X/Q 32922 A 32922 J
110 170 38 32022 J 32022 X/Q 32022 A 32022 J
110 170 47 33022 33022 33022 33022
110 180 56 33122 33122 33122 33122
110 200 41 30222 J 30222 J2 30222 A 30222 J
110 200 56 32222 J 32222 J2 32222 A 32222 J
110 240 54 30322 J 30322 J2 30322 A 30322 J
110 240 63 31322 J 31322 XJ2 31322 A 31322 J
110 240 84 32322 32322 32322 32322
120 165 29 32924 32924 32924 32924
120 180 38 32024 J 32024 X 32024 A 32024 J
120 180 48 33024 33024 33024 33024
120 215 44 30224 J 30224 J2 30224 A 30224 J
120 215 62 32224 J 32224 J2 32224 A 32224 J
120 260 60 30324 J 30324 J2 30324 A 30324 J
120 260 68 31324 J 31324 XJ2 31324 A 31324 J
120 260 90 32324 J 32324 J2 32324 A 32324 J
130 180 32 32926 32926 32926 32926
130 200 45 32026 J 32026 X 32026 A 32026 J
130 230 44 30226 J 30226 J2 30226 A 30226 J
130 230 68 32226 J 32226 J2 32226 A 32226 J
130 280 64 30326 J 30326 J2 30326 A 30326 J
130 280 72 31326 J 31326 XJ2 31326 A 31326 J
140 190 32 32928 32928 32928 32928
140 210 45 32028 J 32028 X 32028 A 32028 J
140 250 46 30228 J 30228 J2 30228 A 30228 J
140 250 72 32228 J 32228 J2 32228 A 32228 J
140 300 77 31328 J 31328 XJ2 31328 A 31328 J
150 225 48 32030 J 32030 X 32030 A 32030 J
150 225 59 33030 33030 33030 33030
150 270 49 30230 30230 30230 30230
150 270 77 32230 J 32230 J2 32230 A 32230 J
150 320 82 31330 J 31330 XJ2 31330 A 31330 J
160 240 51 32032 J 32032 X 32032 A 32032 J
160 290 52 30232 J 30232 J2 30232 A 30232 J
160 290 84 32232 J 32232 J2 32232 A 32232 J
160 340 75 30332 J 30332 J2 30332 A 30332 J
170 230 38 32934 32934 32934 32934
170 260 57 32034 J 32034 X 32034 A 32034 J
170 310 57 30234 J 30234 J2 30234 A 30234 J
170 310 91 32234 J 32234 J2 32234 A 32234 J
180 250 45 32936 32936 32936 32936
180 280 64 32036 J 32036 X 32036 A 32036 J
180 320 57 30236 J 30236 J2 30236 A 30236 J
180 320 91 32236 J 32236 J2 32236 A 32236 J
190 260 45 32938 32938 32938 32938
190 290 64 32038 J 32038 X 32038 A 32038 J
190 340 60 30238 J 30238 J2 30238 A 30238 J
200 280 51 32940 32940 32940 32940
200 310 70 32040 J 32040 X 32040 A 32040 J
200 360 64 30240 J 30240 J2 30240 A 30240 J
200 360 104 32240 J 32240 J2 32240 A 32240 J
220 300 51 32944 32944 32944 32944
220 340 76 32044 J 32044 X 32044 A 32044 J
220 400 72 30244 J 30244 J2 30244 A 30244 J
220 400 114 32244 J 32244 J2 32244 A 32244 J
240 320 51 32948 32948 32948 32948
240 360 76 32048 J 32048 X 32048 A 32048 J
240 440 127 32248 J 32248 J2/HA1 32248 A 32248 J
260 400 87 32052 J 32052 X 32052 A 32052 J
260 480 137 32252 J 32252 J2/HA1 32252 A 32252 J
260 540 113 30352 J 30352 J2 30352 A 30352 J
280 380 64 32956 J 32956 C02 32956 A 32956 J
280 420 87 32056 J 32056 X 32056 A 32056 J
300 420 76 32960 32960 32960 32960
300 460 100 32060 J 32060 X 32060 A 32060 J
300 540 149 32260 J 32260 J2/HA1 32260 A 32260 J
320 440 76 32964 32964 32964 32964
320 480 100 32064 J 32064 X 32064 A 32064 J
340 460 76 32968 32968 32968 32968
360 480 76 32972 32972 32972 32972

>>> Xem thêm: Phần mềm tra cứu vòng bi

Địa chỉ mua vòng bi côn chính hãng SKF, FAG, NSK chính hãng

Vòng bi KAV – địa chỉ uy tín hàng đầu tại Việt Nam chuyên cung cấp các sản phẩm vòng bi chính hãng từ các thương hiệu nổi tiếng trên thế giới. Tại KAV, chúng tôi tự hào mang đến cho khách hàng:

  • Sản phẩm chính hãng 100%: Cam kết chất lượng, nguồn gốc xuất xứ rõ ràng, đầy đủ giấy tờ chứng nhận.
  • Đa dạng chủng loại: Đáp ứng mọi nhu cầu về kích thước, tải trọng và ứng dụng của vòng bi côn SKF, FAG, NSK…
  • Giá cả cạnh tranh: Giá bạc đạn côn tại KAV luôn tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
  • Giao hàng nhanh chóng: Đội ngũ tư vấn luôn hỗ trợ khách hàng 24/7, đi đơn nhanh trên toàn quốc đảm bảo tiến độ công việc của bạn.

Với uy tín và kinh nghiệm lâu năm trong lĩnh vực phân phối vòng bi, KAV luôn đặt lợi ích của khách hàng lên hàng đầu. Chúng tôi cam kết mang đến cho bạn những sản phẩm chất lượng, dịch vụ chuyên nghiệp và giá cả tốt nhất. Gọi ngay 0962328368 cho chúng tôi để được tư vấn và báo giá nhanh nhất!

vongbi kav

Là người yêu thích và đam mê kỹ thuật & thiết bị máy móc. Tôi đã có nhiều năm làm việc và tìm hiểu các sản phẩm về vòng bi, mỡ bôi trơn.. hỗ trợ máy móc trong sản xuất. Chúng tôi mang đến những thông tin có sự nghiên cứu chuyên sâu, được cung cấp bởi các nhà sản xuất uy tín trên thế giới.

Để lại một bình luận

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

Hotline kinh doanh 0962328368
© Bản quyền © 2024 Vòng Bi KAV - All Rights Reserved
Hotline kinh doanh 0962328368
