Bảng tra kích thước vòng bi nhỏ giúp bạn tìm kiếm thông tin nhanh chóng, chính xác linh kiện vòng bi phù hợp với thiết bị, máy móc đang sử dụng. Tìm hiểu bảng tra vòng bi nhỏ cùng hướng dẫn sử dụng bảng tra ở ngay bài viết này của KAV!
Mục lục
Bảng tra kích thước vòng bi nhỏ đầy đủ nhất

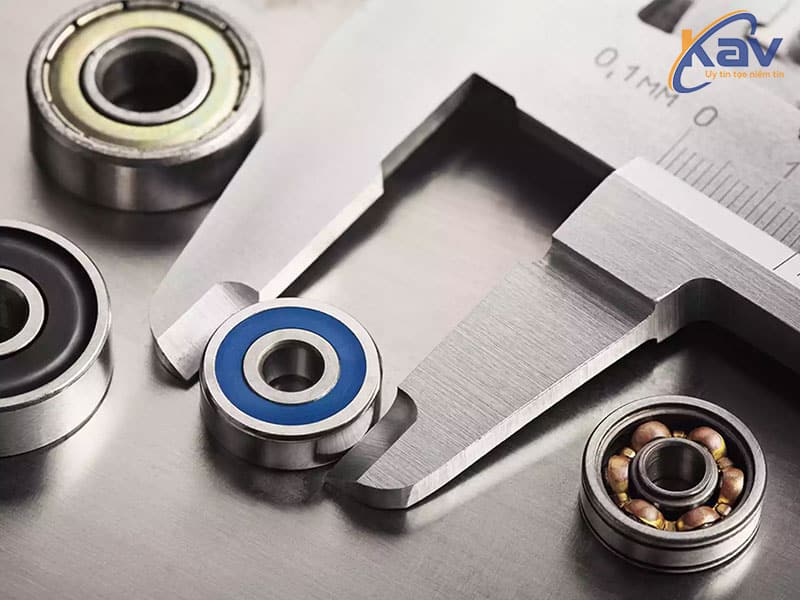

Vòng bi nhỏ có kích thước nhỏ hơn so với vòng bi tiêu chuẩn, với đường kính ngoài dao động từ 1mm đến 30mm. Linh kiện được sản xuất với độ chính xác cao để đảm bảo hoạt động ổn định và tuổi thọ sử dụng lâu dài.
Vòng bi nhỏ được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Thiết bị điện tử: Máy in, máy photocopy, ổ cứng máy tính, quạt tản nhiệt,…
- Thiết bị y tế: Máy nội soi, thiết bị nha khoa, thiết bị phẫu thuật, máy lọc máu…
- Máy móc công nghiệp: Thiết bị tự động hóa, robot, máy công cụ,…
- Đồ chơi: Xe điều khiển từ xa, mô hình,…
- Các ứng dụng khác: Máy ảnh, đồng hồ, thiết bị đo lường, máy khoan, máy bơm nước…
Bảng tra kích thước vòng bi nhỏ cung cấp thông tin về loại vòng bi, đường kính, độ dày, khe hở. Dưới đây là bảng tra vòng bi nhỏ được sắp xếp theo thông số đường kính trong tăng dần:
| Mã vòng bi | Kích thước vòng bi nhỏ (Đơn vị: mm) | Khối lượng
(g) |
C1 | C2 | ||
| d
(Đường kính trong) |
D
(Đường kính ngoài) |
B
(Độ dày) |
||||
| 681 | 1 | 3 | 1 | 0.03 | 0.3 | 0.3 |
| 691 | 1 | 4 | 1.6 | 0.11 | ||
| 601X | 1.5 | 6 | 2.5 | 0.31 | 0.6 | 0.8 |
| 681X | 1.5 | 4 | 1.2 | 0.1 | 0.4 | |
| 691X | 1.5 | 5 | 2 | 0.2 | 0.6 | 0.8 |
| 602 | 2 | 7 | 2.8 | 0.5 | 0.7 | 0.9 |
| 672 | 2 | 4 | 1.2 | |||
| 682 | 2 | 5 | 1.5 | 0.15 | 0.5 | 0.6 |
| 692 | 2 | 6 | 2.3 | 0.28 | 0.6 | 0.8 |
| 602X | 2.5 | 8 | 2.8 | 0.61 | 0.7 | 0.9 |
| 682X | 2.5 | 6 | 1.8 | 0.2 | 0.5 | 0.8 |
| 692X | 2.5 | 7 | 2.5 | 0.4 | 0.7 | 0.7 |
| 603 | 3 | 9 | 3 | 0.84 | 0.7 | 1 |
| 623 | 3 | 10 | 4 | 1.45 | 1 | 1 |
| 633 | 3 | 13 | 5 | 3.27 | ||
| 673 | 3 | 6 | 2 | 0.2 | 0.6 | 0.6 |
| 683 | 3 | 7 | 2 | 0.32 | 0.5 | 0.8 |
| 693 | 3 | 8 | 3 | 0.6 | 0.7 | 0.9 |
| 604 | 4 | 12 | 4 | 2.19 | 1 | 1 |
| 624 | 4 | 13 | 5 | 3.1 | 1 | 1 |
| 634 | 4 | 16 | 5 | 5.24 | 1 | 1 |
| 674 | 4 | 7 | 2 | 0.23 | 0.6 | 0.6 |
| 684 | 4 | 9 | 2.3 | 0.65 | 0.6 | 0.6 |
| 694 | 4 | 11 | 4 | 1.69 | 1 | 1 |
| 605 | 5 | 14 | 5 | 3.46 | 1 | 1 |
| 625 | 5 | 16 | 5 | 4.95 | 1 | 1 |
| 635 | 5 | 19 | 6 | 8.5 | 1.5 | 1.5 |
| 675 | 5 | 8 | 2 | 0.25 | 0.6 | 0.6 |
| 685 | 5 | 11 | 3 | 1.16 | 0.8 | 1 |
| 695 | 5 | 13 | 4 | 2.39 | 1 | 1 |
| 606 | 6 | 17 | 6 | 5.94 | 1.2 | 1.2 |
| 626 | 6 | 19 | 6 | 8.12 | 1.5 | 1.5 |
| 636 | 6 | 22 | 7 | 13.9 | ||
| 676 | 6 | 10 | 2.5 | 0.55 | 0.6 | 0.6 |
| 686 | 6 | 13 | 3.5 | 1.87 | 1 | 1.1 |
| 696 | 6 | 15 | 5 | 3.85 | 1.2 | 1.2 |
| 607 | 7 | 19 | 6 | 7.8 | ||
| 627 | 7 | 22 | 7 | 12.7 | 1.5 | 1.5 |
| 637 | 7 | 26 | 9 | 24.2 | ||
| 677 | 7 | 11 | 2.5 | 0.59 | 0.6 | 0.6 |
| 687 | 7 | 14 | 3.5 | 02.03 | 1 | 1.1 |
| 697 | 7 | 17 | 5 | 5.26 | ||
| 608 | 8 | 22 | 7 | 11.8 | 1.5 | 1.5 |
| 628 | 8 | 24 | 8 | 17.1 | ||
| 638 | 8 | 28 | 9 | 28.1 | ||
| 678 | 8 | 12 | 2.5 | 0.7 | 0.6 | |
| 688 | 8 | 16 | 4 | 3.11 | 1 | |
| 698 | 8 | 19 | 6 | 7.12 | 1.5 | 1.5 |
| 609 | 9 | 24 | 7 | 14.7 | ||
| 629 | 9 | 26 | 8 | 18.8 | ||
| 639 | 9 | 30 | 10 | 37.2 | ||
| 679 | 9 | 14 | 3 | 2.24 | 0.6 | |
| 689 | 9 | 17 | 4 | 3.73 | 1 | |
| 699 | 9 | 20 | 6 | 8.64 | 1.5 | 1.5 |
Hướng dẫn sử dụng bảng tra kích thước vòng bi nhỏ
Các ký hiệu và thuật ngữ trong bảng tra vòng bi nhỏ
- Mã vòng bi: Là mã số định danh của vòng bi trần, không nắp. Nếu muốn mua vòng bi có nắp, khi tìm kiếm bạn chỉ cần thêm chữ cái phía sau mã vòng bi để chỉ loại gioăng/nắp chắn bụi:
+ Z: Vòng bi nhỏ có 1 nắp sắt ở 1 phía.
+ ZZ/2Z: Vòng bi có 2 nắp sắt nằm ở 2 phía của bi.
+ RS: Vòng bi nhỏ có nắp cao su lắp ở 1 bên.
+ 2RS: Nắp cao su tiếp xúc 2 mặt của vòng bi nhỏ.

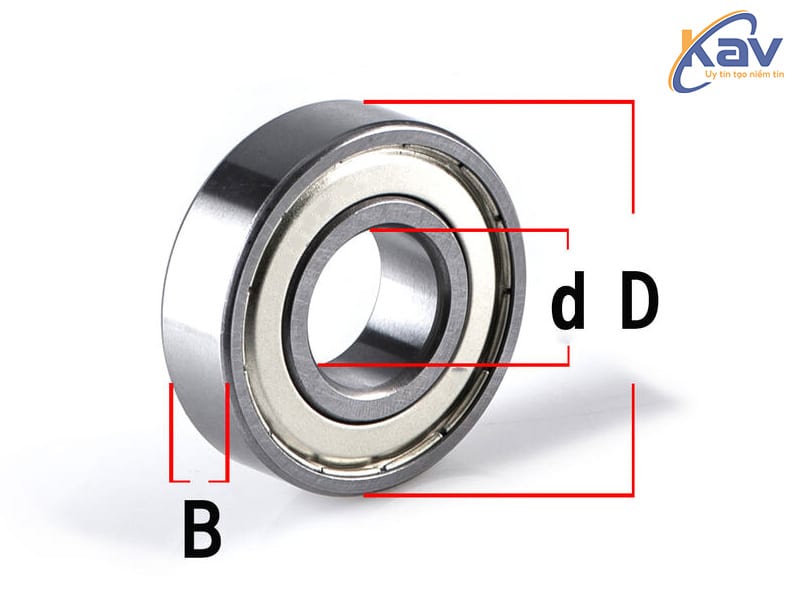

- Đường kính trong (d): Đường kính lỗ trong của vòng bi, nơi trục được lắp vào.
- Đường kính ngoài (D): Đường kính vòng ngoài của vòng bi.
- Độ dày (B): Chiều rộng của vòng bi, đo từ mặt trong đến mặt ngoài.
- Độ hở: Khoảng trống giữa các bộ phận của vòng bi: C2 là khe hở nhỏ hơn mức tiêu chuẩn, C1 nhỏ hơn C2.
Cách tra cứu vòng bi nhỏ theo mã/kích thước
- Tra cứu vòng bi nhỏ theo mã vòng bi

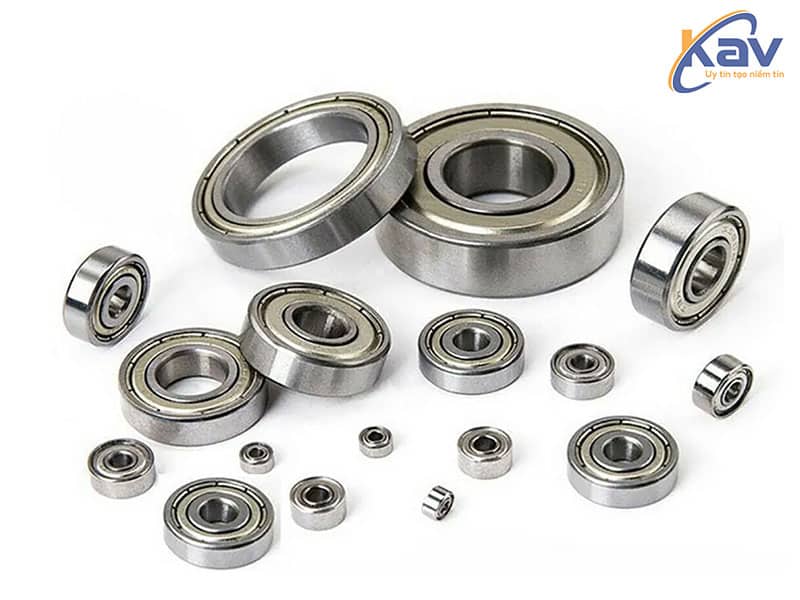

Nếu bạn đã biết mã vòng bi cụ thể, việc tra cứu trở nên vô cùng đơn giản. Đầu tiên, hãy xác định chính xác mã vòng bi bạn cần tìm. Sau đó, sử dụng chức năng tìm kiếm (Ctrl + F trên máy tính) để tìm kiếm mã đó trong bảng tra.
Các thông số kỹ thuật tương ứng với mã vòng bi sẽ được hiển thị theo hàng ngay bên cạnh ô chứa mã đó. Bạn có thể dễ dàng tìm thấy đường kính trong, đường kính ngoài, độ dày, kích thước khe hở vòng.
>>> Có thể bạn quan tâm: Phần mềm tra cứu vòng bi
- Tra cứu vòng bi nhỏ theo kích thước
Trong trường hợp bạn chưa biết mã vòng bi nhưng đã có sẵn kích thước, bạn vẫn có thể tìm được loại vòng bi phù hợp. Tương tự như khi tìm kiếm theo mã, bạn chỉ cần lần lượt tìm kiếm các giá trị kích thước trong bảng tra.
Lưu ý rằng có thể có nhiều loại vòng bi có cùng kích thước, vì vậy hãy so sánh các thông số khác. Bảng tra kích thước vòng bi nhỏ bên trên KAV đang sắp xếp tăng dần theo thông số đường kính trong, vì thế bạn nên ưu tiên tra cứu kích thước này trước, tiếp đó so sánh đến các thông số còn lại để tìm được loại chính xác nhất.
Hy vọng bài viết đã cung cấp cho bạn những thông tin bổ ích về bảng tra kích thước vòng bi nhỏ. Nếu bạn muốn tìm hiểu thêm về vòng bi nhỏ hoặc cần tư vấn lựa chọn sản phẩm phù hợp, hãy liên hệ ngay tới KAV theo hotline 0962328368.
