Biết được ký hiệu vòng bi tốc độ cao sẽ giúp bạn biết được các đặc điểm từ đó lựa chọn được sản phẩm phù hợp chính xác. Bài viết dưới đây chúng tôi sẽ chia sẻ đến các bạn tất tần tật ký hiệu của vòng bi tốc độ cao nhé. Tìm hiểu chi tiết tại đây!
Mục lục

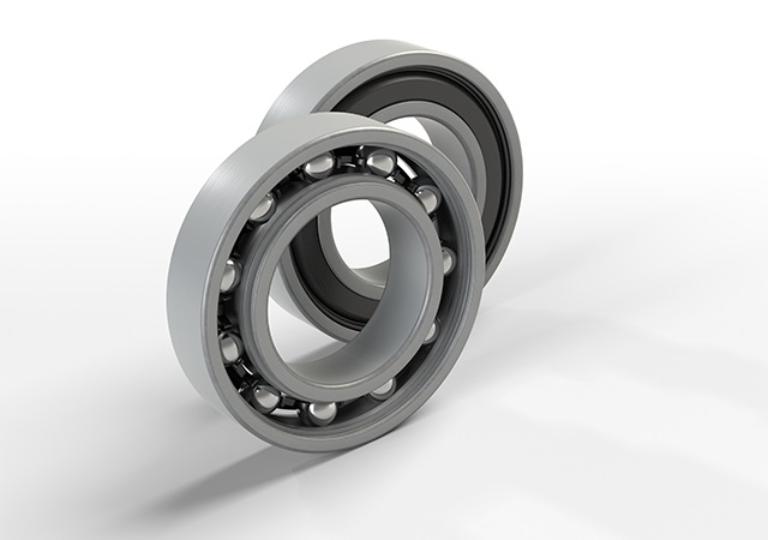

Ký hiệu vòng bi tốc độ cao
Dưới đây là bảng ký hiệu vòng bi tốc độ cao chi tiết mà bạn nên biết:
| Mã số đầu vòng bi | Loại vòng bi |
| 600../ 620…/ 630…/ 690… | Vòng bi tròn |
| 600../ 620…/ 630…/ 690… | Vòng bi côn |
| H20…/ HK30… | Bạc côn |
Ký hiệu các loại phớt ở vòng bi tốc độ cao
Hiểu rõ về các ký hiệu của loại vòng phớt ở vòng bi tốc độ cao giúp bạn lựa chọn được sản phẩm phù hợp:
| Loại phớt | Đặc điểm |
| RS | Phớt được tiếp xúc bằng cao su tổng hợp ở 1 phía và có loại có hoặc không tấm thép gia cố |
| 2RS | Phớt sẽ tiếp xúc bằng cao su trên cả 2 phía |
| RS1 | Phớt sẽ tiếp xúc lắp 1 phía bằng cao su Acrylonitrile Butadiene (NBR) có tấm thép gia cố |
| 2RS1 | Phớt tiếp xúc RS1 trên 2 phía |
| RS1Z | Phớt tiếp xúc lắp 1 phía bằng cao su Acrylonitrile Butadiene (NBR) và có tấm thép gia cố và bên còn lại sẽ dùng nắp chắn bằng sắt |
| RS2 | Được tiếp xúc bằng cao su fluoro (FPM) có tấm thép gia cố lắp 1 bên |
| 2RS2 | Phớt được tiếp xúc RS2 ở 2 mặt |
| RSH | Phớt được tiếp xúc 1 bên làm từ cao su Acrylonitrile Butadiene (NBR) và có thêm tấm thép gia cố |
| 2RSH | Phớt được tiếp xúc với RSH được lắp 2 bên |
| RSL | Phớt ma sát thấp và được lắp 1 phía vòng bi bằng cao su Acrylonitrile Butadiene (NBR) và có tấm thép gia cố. |
| 2RSL | Phớt ma sát thấp RSL lắp 2 phía. |
| RZ | Phớt ma sát thấp bằng cao su Acrylonitrile Butadiene (NBR) có tấm thép gia cố, lắp 1 phía. |
| 2RZ | Phớt ma sát thấp RZ lắp ở 2 phía |
Bảng ký hiệu các loại phớt với vòng bi tốc độ cao
>> Tham khảo thêm: Mỡ bôi trơn SKF
Ký hiệu về nhiệt độ làm việc của vòng bi
| Loại vòng bi | Nhiệt độ |
| S0 | Nhiệt độ làm việc tối đa lên tới +150oC. |
| S1 | Nhiệt độ làm việc tối đa lên tới +200oC. |
| S2 | Nhiệt độ làm việc tối đa lên tới +250oC. |
| S3 | Nhiệt độ hoạt động tối đa lên tới +300oC. |
| S4 | Nhiệt độ hoạt động tối đa có thể +350oC. |
Bảng ký hiệu chi tiết về nhiệt độ làm việc các loại vòng bi
Ký hiệu về vòng cách của vòng bi tốc độ cao
| Vòng cách của vòng bi | Đặc điểm |
| T | Vòng cách ở giữa các con lăn và được làm bằng chất dẻo phenolic có sợi gia cố |
| TB | Vòng cách ở dạng ô kín phòng trong của vòng trong và được làm từ chất dẻo phenolic có sợi gia cố |
| TH | Vòng cách ở giữa con lăn, có dạng hở bằng chất dẻo phenolic có sợi gia cố. |
| TN | Vòng cách được đặt giữa con lăn và dùng chất Polyamide phun ép |
| TNH | Vòng cách giữa các con lăn được làm từ Polyether ether ketone (PEEK) đúc khuôn |
| TNHA | Vòng cách được nằm ở giữa các vòng ngoài, được làm bằng Polyether ether ketone (PEEK) đúc khuôn |
| TN9 | Vòng cách nằm ở giữa và được dùng chất liệu Polyamide 6.6 phun ép gia cố bằng sợi thủy tinh |
Bảng ký hiệu vòng cách của vòng bi tốc độ cao
>> Tham khảo thêm: Các vòng bi bạc đạn NSK
Ký hiệu đặc điểm kỹ thuật chung vòng bi tốc độ cao
| Kỹ thuật chung vòng bi | Đặc điểm |
| W | Không có rãnh và các lỗ bôi trơn trên vòng ngoài |
| W20 | Có 3 lỗ bôi trơn ở vòng ngoài |
| W26 | Có 6 lỗ bôi trơn ở vòng trong |
| W33 | Có rãnh và 3 lỗ bôi trơn ở vòng ngoài và có thêm ký hiệu CCA phía trước lỗ thẳng, CCK là lỗ côn |
| W33X | Có rãnh và 6 lỗ bôi trơn ở vòng ngoài và thêm ký tự CCA đằng trước có lỗ thẳng, CCK là lỗ côn |
| W513 | Có 6 lỗ bôi trơn trên các vòng trong và ở rãnh, có 3 lỗ bôi trơn trên vòng ngoài |
| W64 | Vòng bi được bôi trơn sẵn bằng chất bôi trơn rắn |
| W77 | Có các lỗ bôi trơn W33 bị bít lại |
| X1 | Có kích thước bao và được thay đổi để phù hợp với tiêu chuẩn ISO |
| 2 | Bề mặt được lăn hình trụ còn được gọi là vòng bi trên thanh ray |
| Y | Vòng cách ở giữa con lăn và được làm từ đồng thau dập, đặt ngay giữa các con lăn |
| Z | Nắp được chặn bằng thép dập lắp ở 1 phía |
| 2Z | Nắp được thép 2 bên vòng bi |
Bảng ký hiệu kỹ thuật chung vòng bi tốc độ cao

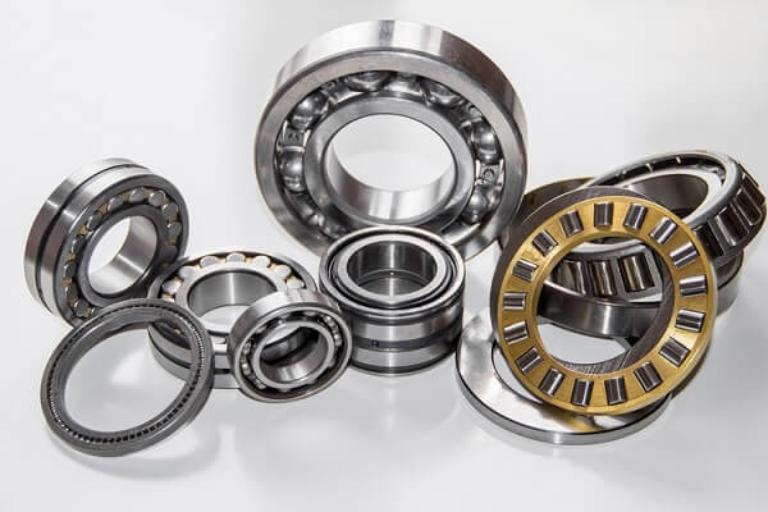

Địa chỉ mua vòng bi tốc độ cao uy tín, giá rẻ
Vòng bi KAV là đơn vị chuyên cung cấp vòng bi bạc đạn chất lượng cao và có giá cạnh tranh nhất thị trường. Với nhiều năm kinh nghiệm trong ngành, KAV cam kết mang lại cho khách hàng những sản phẩm chính hãng, có chất lượng cao, đảm bảo độ bền vượt trội.
Bên cạnh đó, KAV cũng chú trọng đến các trải nghiệm khách hàng bằng cách cung cấp các dịch vụ tư vấn chuyên nghiệp, giúp khách hàng lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng.
KAV còn có chính sách bảo hành linh hoạt cùng với nhiều chương trình ưu đãi hấp dẫn, giúp khách hàng hoàn toàn yên tâm khi mua sắm và sử dụng sản phẩm. Với tiêu chí “Uy tín – Chất lượng – Giá Rẻ”, KAV đã và đang khẳng định vị thế của mình trên thị trường và trở thành địa chỉ tin cậy cho nhiều doanh nghiệp và cá nhân khi mua hàng
Qúy khách có thể mua hàng trực tiếp tại cửa hàng tại địa chỉ 12BT13, KĐT Phú Lương, quận Hà Đông, Hà Nội hoặc mua hàng online tại website: https://vongbikav.vn/, số hotline 0962328368 để được hỗ trợ nhanh nhất.
Trên đây là toàn bộ thông tin liên quan đến ký hiệu vòng bi tốc độ cao mà đơn vị vòng bi KAV muốn chia sẻ đến các bạn. Hy vọng qua bài viết giúp bạn nắm rõ được các thông số từ đó tìm được sản phẩm phù hợp. Nếu bạn có thắc mắc gì liên quan đến vòng bi bạc đạn cần được giải đáp liên hệ trực tiếp đến chúng tôi để được hỗ trợ tốt nhất.
