Vòng bi đũa chặn trục chiếm tỷ lệ lớn trong tổng số vòng bi được sử dụng cho máy móc ngành công nghiệp. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo, các loại bạc đạn chà đũa và thông số kỹ thuật, ứng dụng của nó. Bài viết này sẽ cung cấp cho bạn thông tin cần thiết và chính xác.
Mục lục
Vòng bi đũa chặn trục là gì?

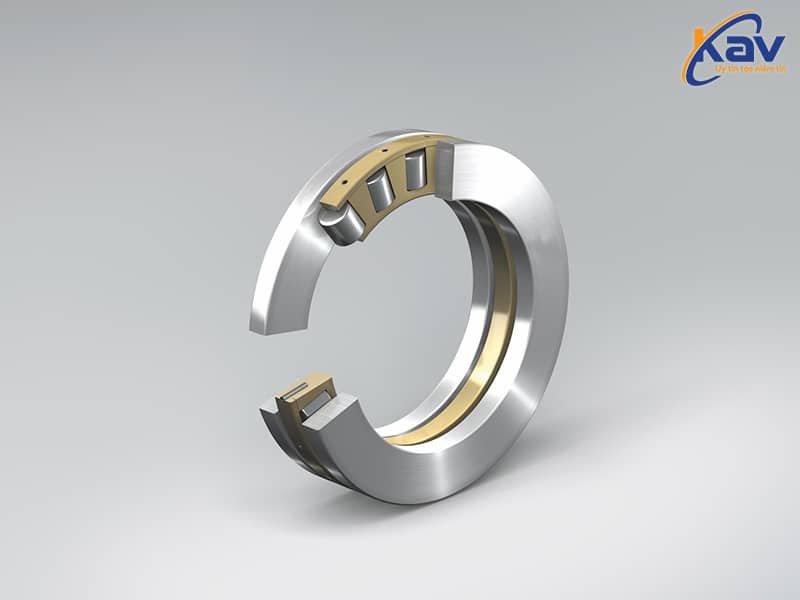

Vòng bi đũa chặn trục, còn gọi là bạc đạn đũa chặn, vòng bi chà đũa hay bạc đạn chà đũa. Đây là loại vòng bi chuyên dụng để chịu tải trọng dọc trục và tải trọng va đập. Chúng được cấu tạo với các con lăn hình trụ (đũa) nằm giữa hai vòng đỡ, một vòng cố định và một vòng có thể di chuyển dọc theo trục.
Khi tải trọng tác động lên vòng bi, các con lăn sẽ chuyển động và phân tán lực đều trên bề mặt tiếp xúc. Nhờ thiết kế đặc biệt cùng chất liệu thép crom, bạc đạn đũa chà có thể chịu được lực ép từ một phía hoặc cả hai phía của trục, đảm bảo sự ổn định và chính xác cho các bộ phận chuyển động.
Vòng bi đũa chặn trục có thiết kế nhỏ gọn, chiều cao thấp, phù hợp cho những máy móc có không gian lắp đặt hạn chế theo phương dọc trục.

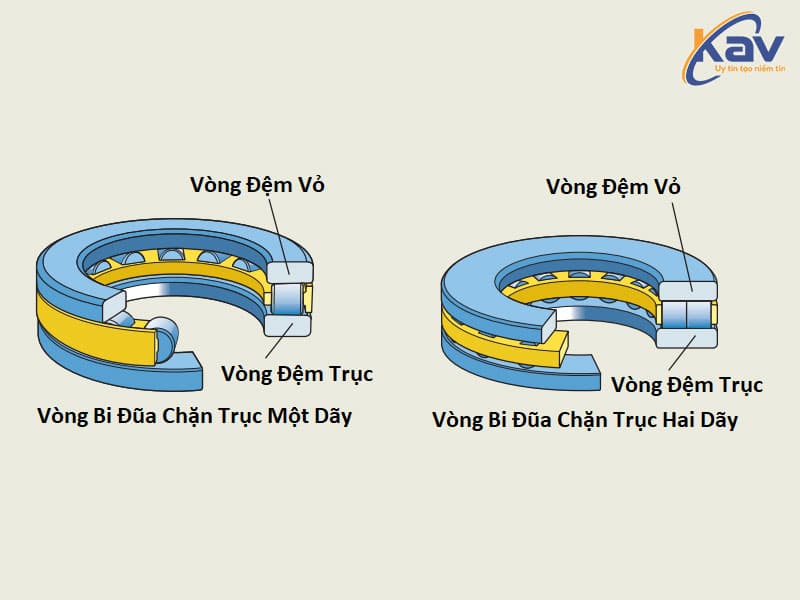

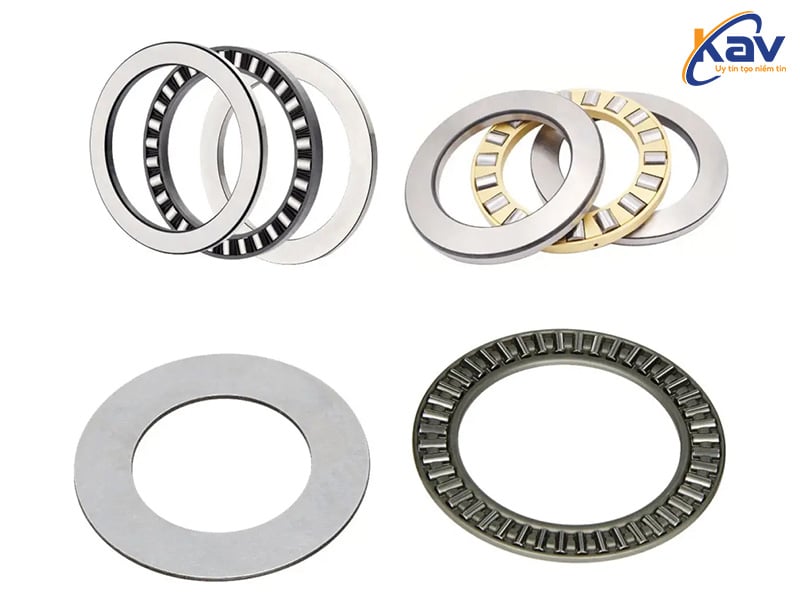

Các loại vòng bi đũa chặn trục phổ biến
Vòng bi đũa chặn trục có 2 loại chính, mỗi loại được thiết kế để đáp ứng các yêu cầu tải trọng và ứng dụng khác nhau:
- Vòng bi đũa chặn trục một dãy
Loại bạc đạn này có cấu tạo gồm 4 thành phần chính: vòng trên, vòng dưới, cụm con lăn cùng vòng cách. Vòng trên được lắp chặt vào trục và có vai trục tựa lên, đảm nhận nhiệm vụ truyền tải lực dọc trục từ trục qua ổ bi. Vòng dưới được lắp chặt vào thân ổ và cũng có vai ổ tựa lên, tiếp nhận lực dọc trục từ vòng trên và truyền lên thân máy.
Giữa hai vòng này là cụm con lăn hình trụ, được phân tách và định vị bởi vòng cách. Vòng cách giúp các con lăn không va chạm vào nhau, đảm bảo phân bố đều tải trọng và giảm ma sát trong quá trình hoạt động.
- Vòng bi đũa chặn trục hai dãy
Khác với loại một dãy, bạc đạn chặn trục hai dãy có cấu tạo gồm ba vòng đỡ. Vòng giữa được cố định vào trục, trong khi hai vòng còn lại được lắp cùng với một vòng đế khác.
Ngoài ra, một số bạc đạn chặn trục 2 dãy được thiết kế với đế dưới mặt cầu, kết hợp với một vòng đế khác, nhằm tăng khả năng tự lựa và bù trừ sai lệch lắp đặt. Về vòng cách, các bạc đạn nhỏ thường sử dụng vòng cách làm bằng thép dập, loại lớn hơn thường sử dụng vòng cách đồng gia công liền khối để đảm bảo độ bền và khả năng chịu tải cao.

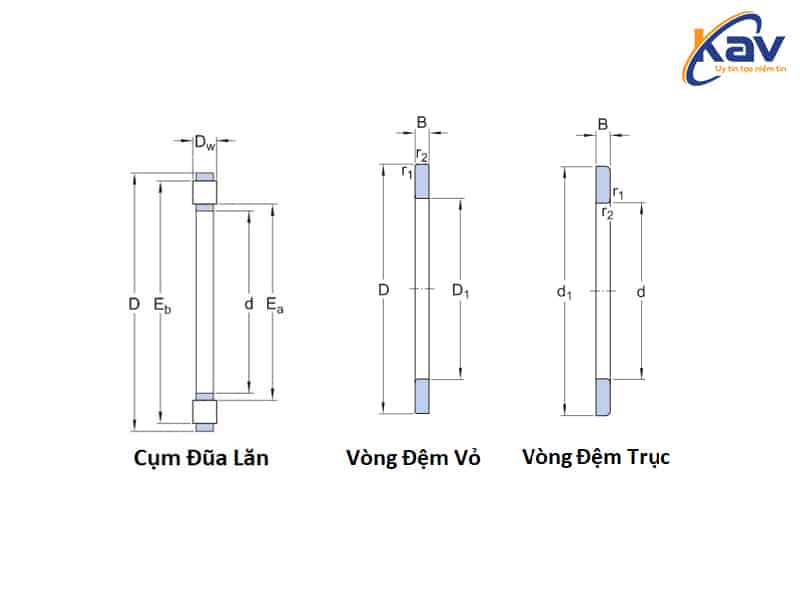

Thông số kỹ thuật của vòng bi đũa chặn trục
Thông số kỹ thuật của bạc đạn chà đũa đóng vai trò quan trọng trong việc lựa chọn đúng loại vòng bi cho ứng dụng cụ thể. Các thông số chính bao gồm:
- d: Đường kính trong.
- D: Đường kính ngoài.
- B: Độ dày bạc đạn.
- Dw: Đường kính đũa lăn.
- D1: Đường kính trong vòng đệm vỏ.
- d1: Đường kính ngoài vòng đệm trục.
- r1,2: Góc bo tròn của vòng đệm vỏ/trục.
- C: Tải trọng động, là khả năng chịu tải tối đa của vòng bi khi trục quay
- C0: Tải trọng tĩnh, là khả năng chịu tải tối đa của vòng bi khi trục đứng yên
- n: Tốc độ giới hạn, tốc độ quay tối đa mà vòng bi có thể hoạt động an toàn.

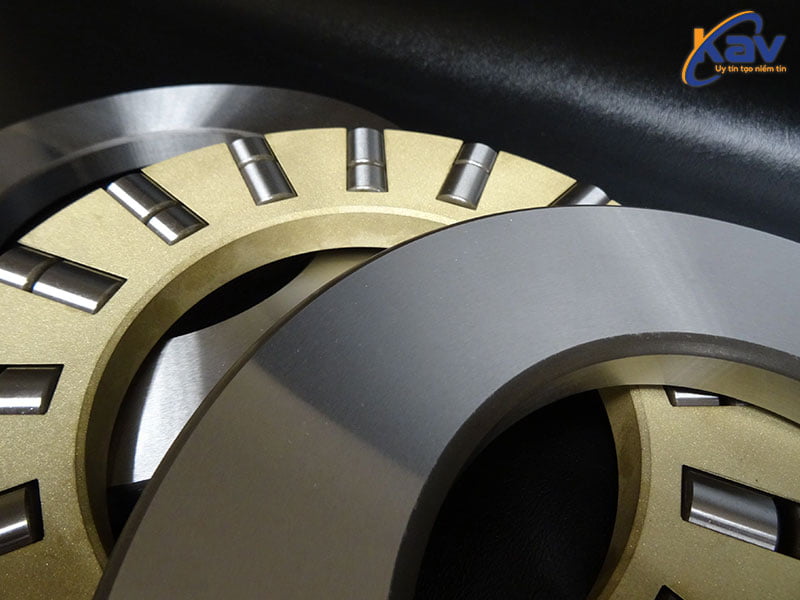

Ứng dụng vòng bi đũa chặn trục trong máy móc
Vòng bi đũa chặn trục được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, đặc biệt là lĩnh vực yêu cầu khả năng chịu tải trọng dọc trục lớn:
- Ngành công nghiệp nặng: máy cán thép, máy nghiền đá, máy ép thủy lực…
- Ngành hàng hải: chân vịt tàu thủy, hộp số tàu thủy,…
- Ngành năng lượng: tuabin gió, máy phát điện,…
- Các ứng dụng khác: hộp số ô tô, máy nông nghiệp (máy kéo, máy gặt đập), máy tiện, máy khoan, thiết bị nâng hạ,…
Địa chỉ cung cấp vòng bi đũa chặn trục chính hãng
Để đảm bảo hiệu suất, tuổi thọ của bạc đạn chà đũa cùng tính an toàn khi sử dụng, việc lựa chọn sản phẩm chính hãng từ nhà cung cấp uy tín là vô cùng quan trọng. Vòng bi KAV tự hào là đơn vị phân phối vòng bi đũa chặn trục chính hãng như bạc đạn SKF, vòng bi NTN, vòng bi NSK.
Lý do bạn nên chọn mua vòng bi đũa chặn trục tại KAV:
✔ TẬN TÌNH: Sự hài lòng của khách hàng là niềm hạnh phúc của chúng tôi. Đội ngũ nhân viên luôn sẵn sàng hỗ trợ và tư vấn tận tình 24/7.
✔ CHẤT LƯỢNG: KAV cam kết cung cấp sản phẩm chính hãng, chất lượng đạt chuẩn ISO, đảm bảo hiệu suất và độ bền tối ưu.
✔ GIÁ TỐT: Với chính sách giá cạnh tranh nhất thị trường, bạn sẽ mua được sản phẩm với chi phí hợp lý nhất.
Hãy liên hệ với Vòng bi KAV để được tư vấn và hỗ trợ lựa chọn vòng bi đũa chặn trục phù hợp nhất cho nhu cầu của bạn. Hotline 0962328368 luôn sẵn sàng hỗ trợ mọi lúc!
Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan về vòng bi đũa chặn trục và ứng dụng của chúng thực tế trong máy móc. Để biết thêm thông tin chi tiết, hãy truy cập website KAV hoặc liên hệ trực tiếp để được tư vấn miễn phí!
